INDUSTRIE:
Automobile
POINT D’INTÉRÊT:
PLC, OP Panneau général de distribution 3200A, panneau électrique d’automatisation, CVC et distribution dans l’entrepôt.
OBJECTIF:
La mise en œuvre de tous les panneaux électriques de distribution et d’automatisation en 4 mois.
NOTRE SOLUTION:
- Eaton – panneaux électriques
- PLC Siemens S7-1500 pour l’automatisation
- HMI Siemens TP1900 Comfort – pour l’interface
DURÉE DU PROJET:
5 mois
DESCRIPTION:

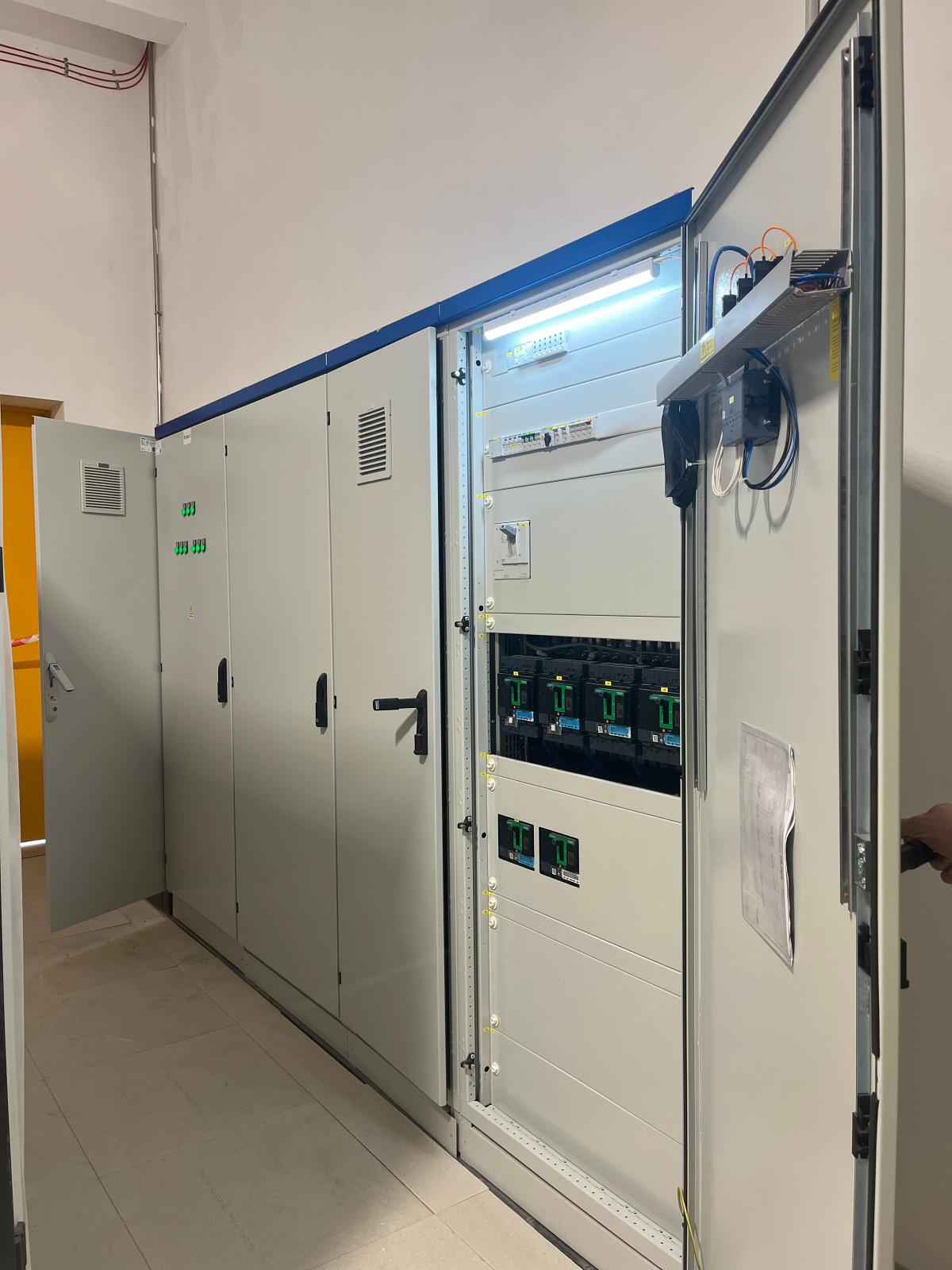

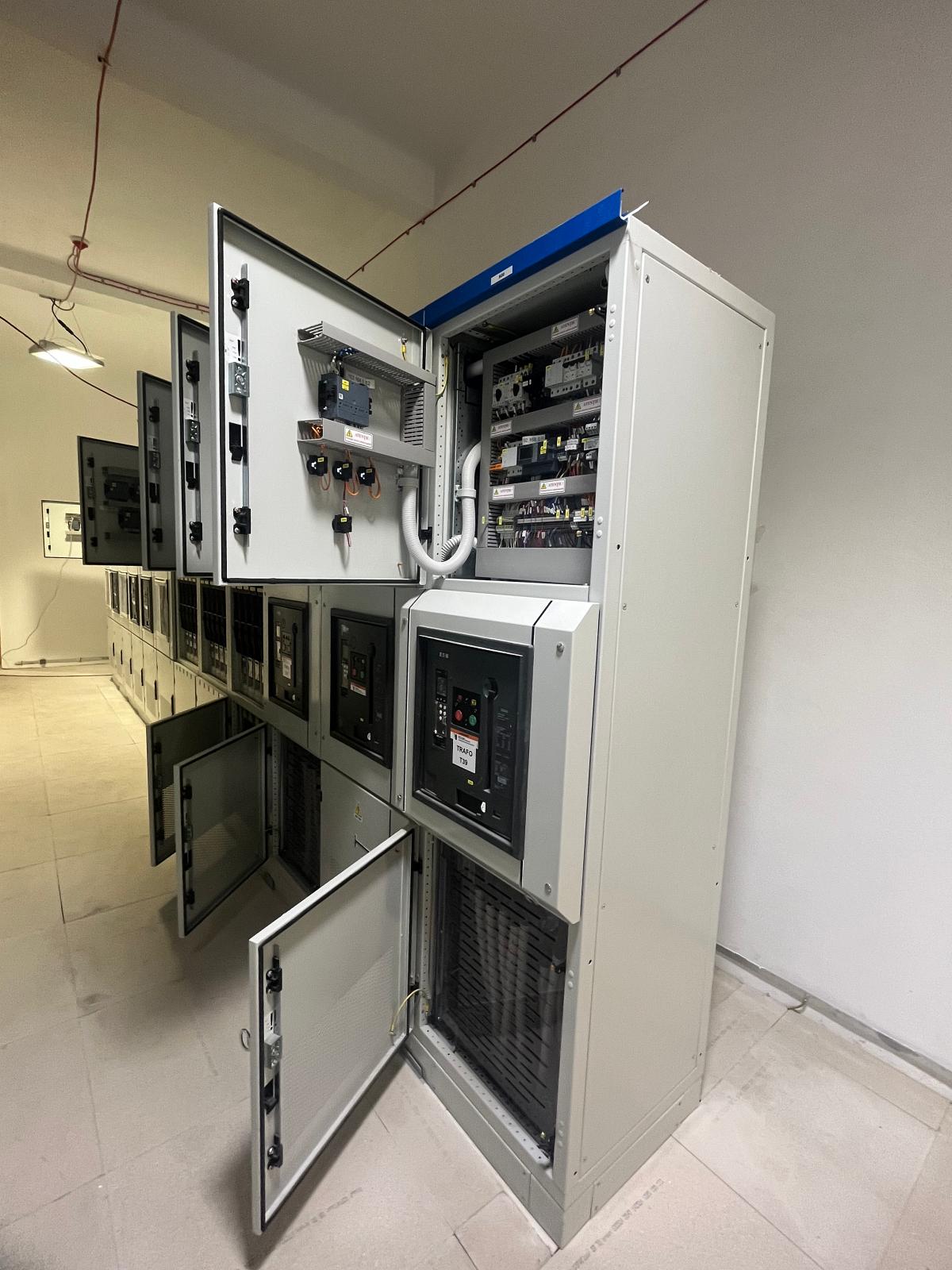

Pour ce projet, notre équipe a dû construire les panneaux suivants :

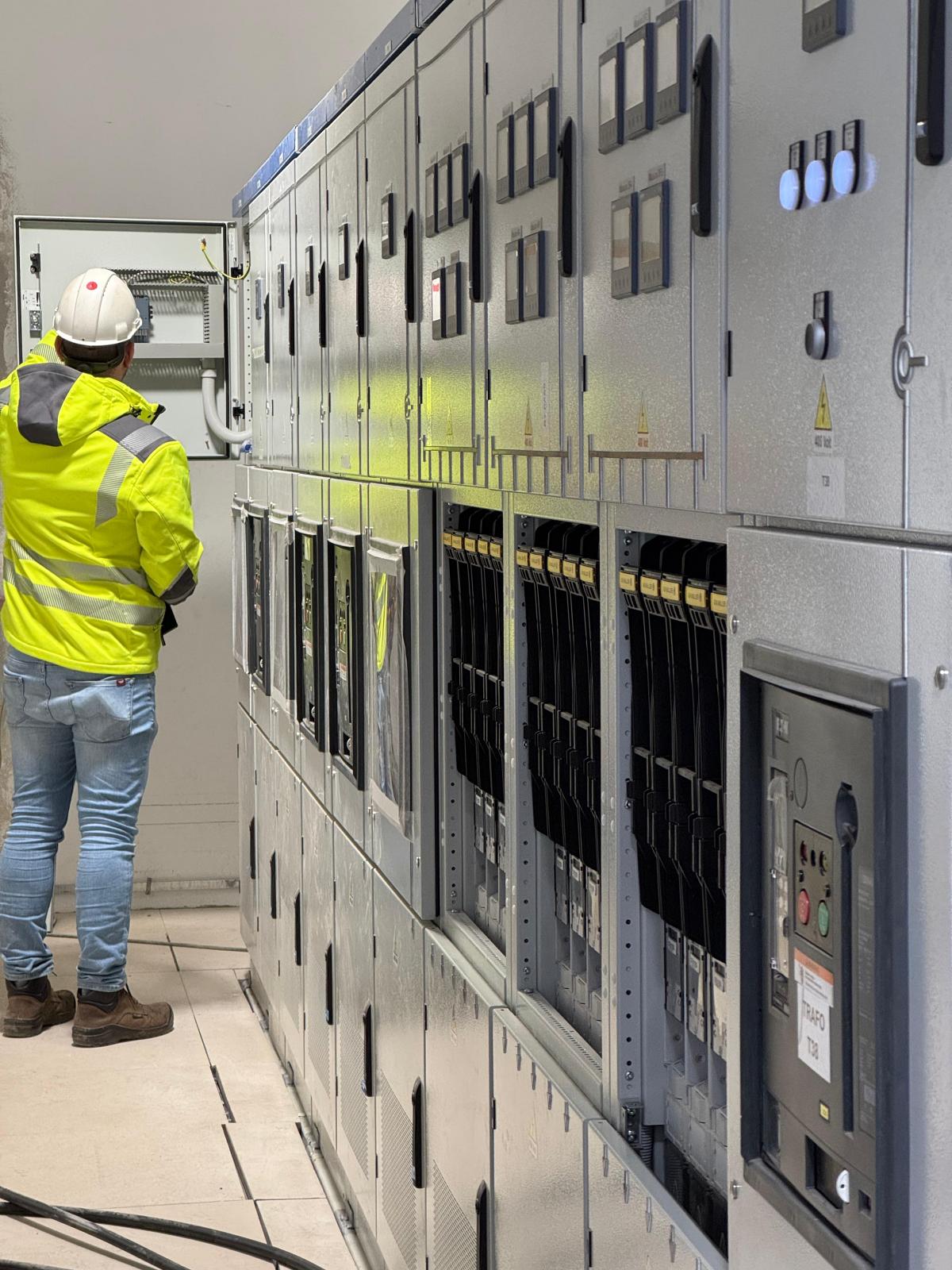

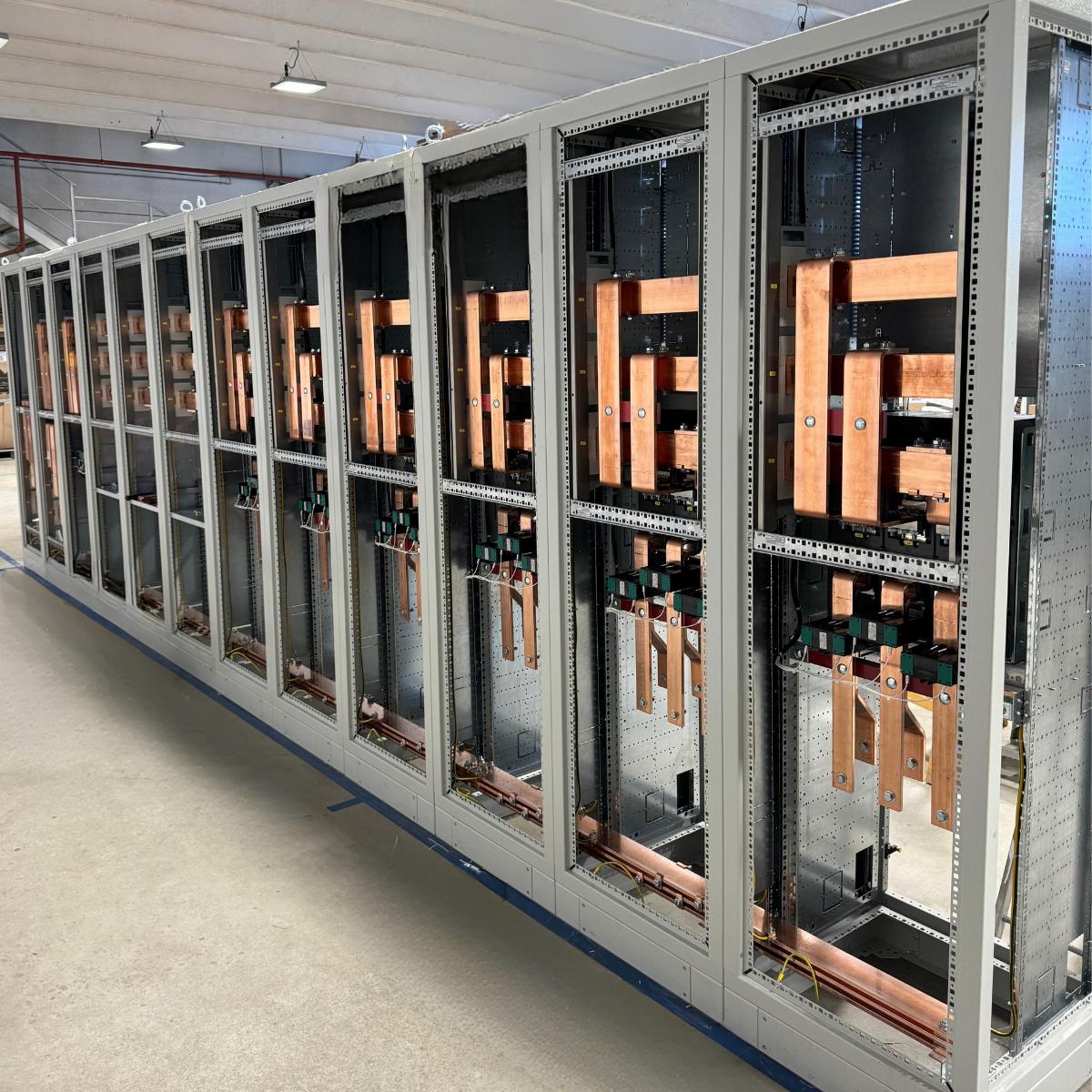

- 1 *LVMD8 – 3200A, Panneau général de distribution pour station basse tension JT8 – 7200 x 2100 x 600
- 1* TEA-09 – Panneau électrique d’automatisation 1200x2100x400
- 1*TD38.4.5 – Panneau électrique pour l’automatisation de la chaufferie

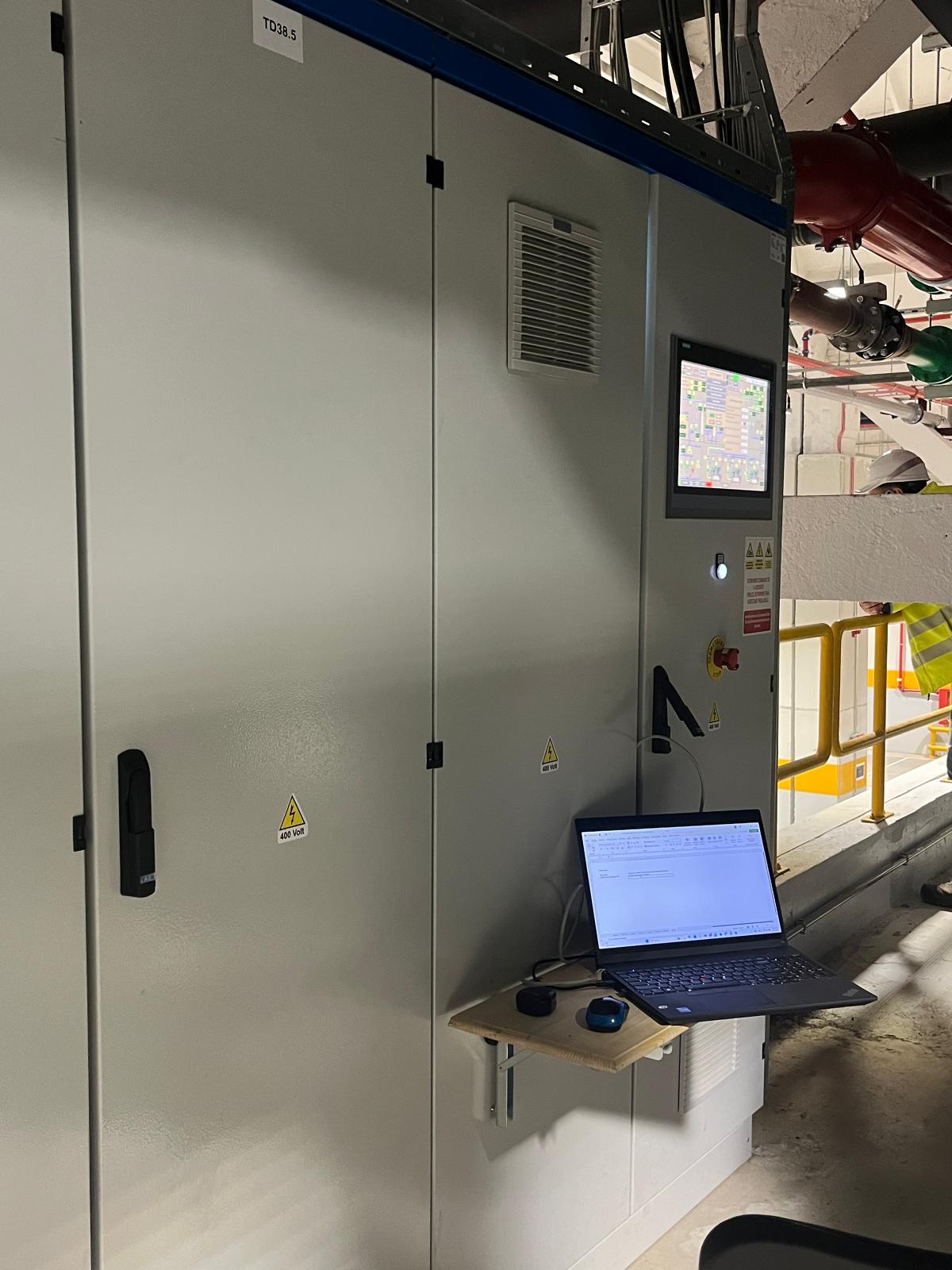

- 1* TD38.5 – Panneau d’automatisation CVC 3000 x 2100 x 400
- 1*TDUPS U16 – Panneau UPS 2200x2100x400
- 1*TD38.4.7 – Panneau AAR 800x2100x400
- 1*TD-R9 – Panneau pour redresseur -600x700x270
- 1 * Dérivation UPS U16 – Panneau de dérivation UPS U16 800 x 1000 x 300
- 1*TD38.4 – Panneau de distribution pour les machines
- 1*TD38.1 – Panneau de distribution pour les machines
- 4* TD38.4.1,2,3,4 – Panneaux pour les services publics pour stockage 600x2100x320
- 2*TV-T38/T39 – Panneaux de ventilation pour transformateurs 750x375x275

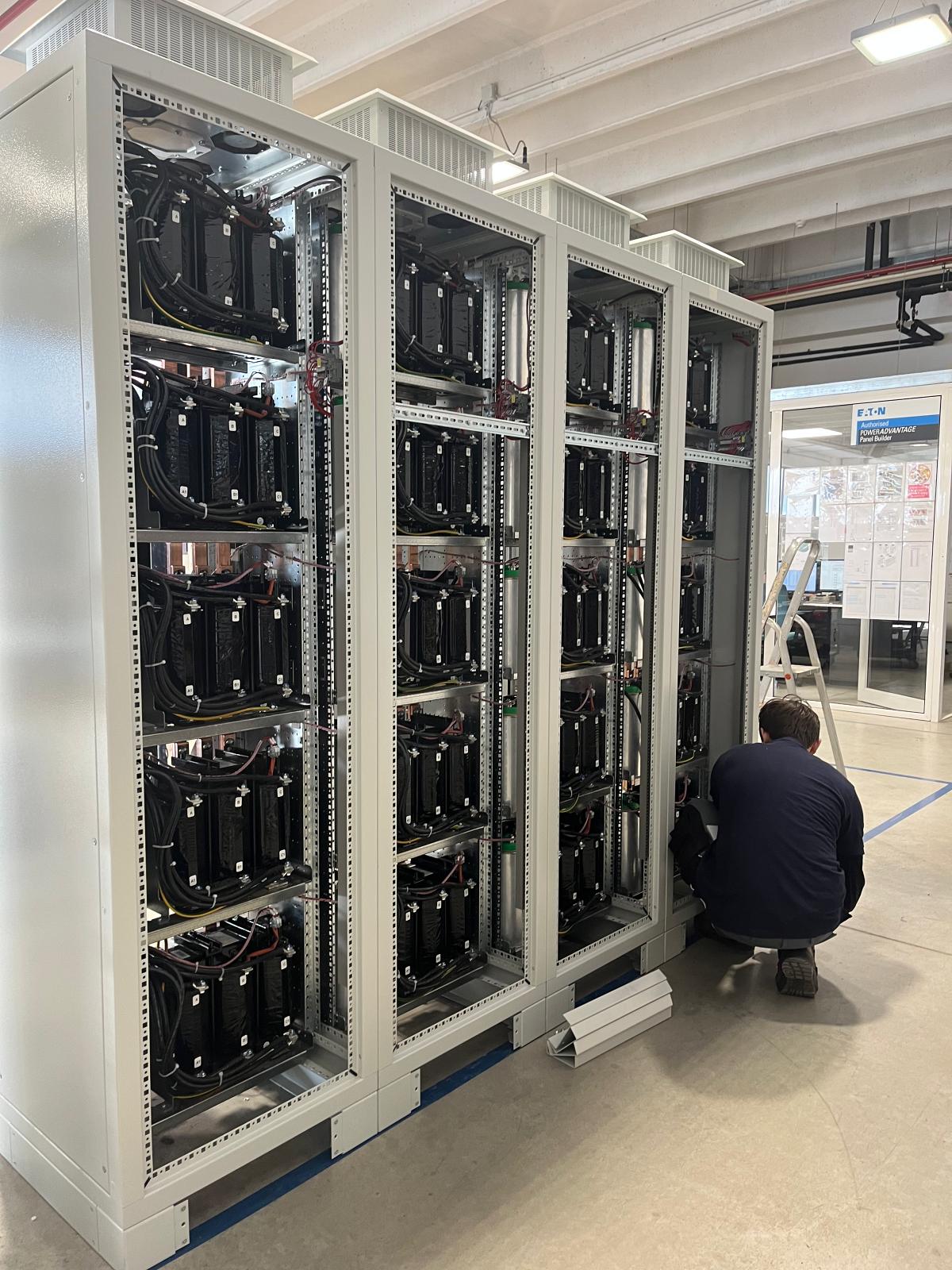

- 2*TBCF-T38/T39 – Panneaux avec batteries fixes pour la compensation de la puissance réactive Trafo38 et Trafo39 1000x800x300
- 1* TBAC-T38 – Panneau automatique de batteries pour la compensation de la puissance réactive 400 V, 50 Hz, 1000 kvar 2400 x 2100 x 600
- TD38.4.8 – Panneau électrique de distribution pour le bâtiment administratif 600x760x270
Ce projet a inclus la production et l’installation de panneaux électriques pour une nouvelle unité de production de pneus, d’une superficie de 7 140 m². Nous avons fourni tous les équipements électriques, conçu les panneaux de distribution électrique et d’automatisation, et réalisé l’ensemble des travaux d’installation et de développement logiciel.
