INDUSTRIE:
Automobile
POINT D’INTÉRÊT:
Installations électriques d’alimentation, de protection, d’éclairage, de force et d’automatisation.
OBJECTIF:
To equip the storage facilities and offices with state-of-the-art electrical and low-current systems ensuring efficiency, safety, and automation.
NOTRE SOLUTION:
- Panneaux électriques pour la distribution de l’énergie Eaton ;
- Transformateurs : Schneider ;
- Cellules MT – Siemens ;
- PLC Siemens S7-1500 pour l’automatisation ;
- HMI Siemens TP1900 Comfort – pour l’interface ;
- Support de câbles – OBO Bettermann.
DURÉE DU PROJET:
8 mois
LE PROJET COMPRENAIT:
Ce projet prévoit la démolition et la construction à l’intérieur du hall d’usinage mécanique, d’une superficie de 7 140 m². Notre objectif est d’équiper le hall avec des machines pour l’assemblage de sous-composants avant la fabrication. Actuellement, une partie du hall industriel est utilisée pour le stockage de matériaux et l’autre partie est conservée. Nous avons fourni tous les équipements et nous avons conçu le système électrique pour les panneaux d’automatisation.
Installations électrique – Moyenne tension:
Les espaces existants de la sous-station de transformation dans le hall seront utilisés pour l’installation d’une nouvelle unité de transformateurs.
- Le poste de transformation nouvellement conçu comprend:

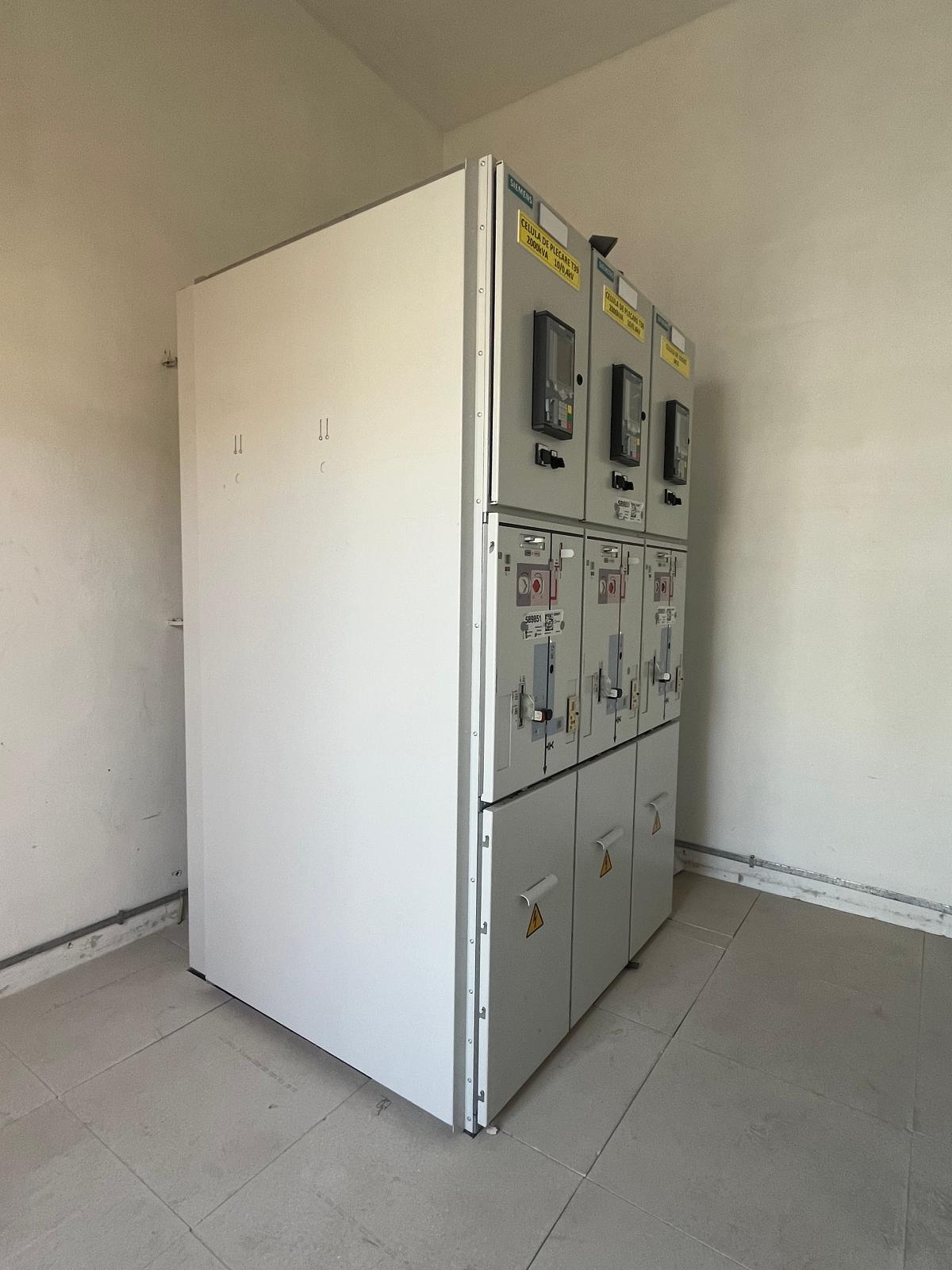

1. Sous-station moyenne tension de 10kV – MT6 :
- Cellules de ligne 10kV, 630A : 1pièce – MT6.1;
- Cellules de protection pour transformateur 10 kV, 630 A : 2 pièces – MT6.2, respectivement MT6.3.
2. Transformateurs:

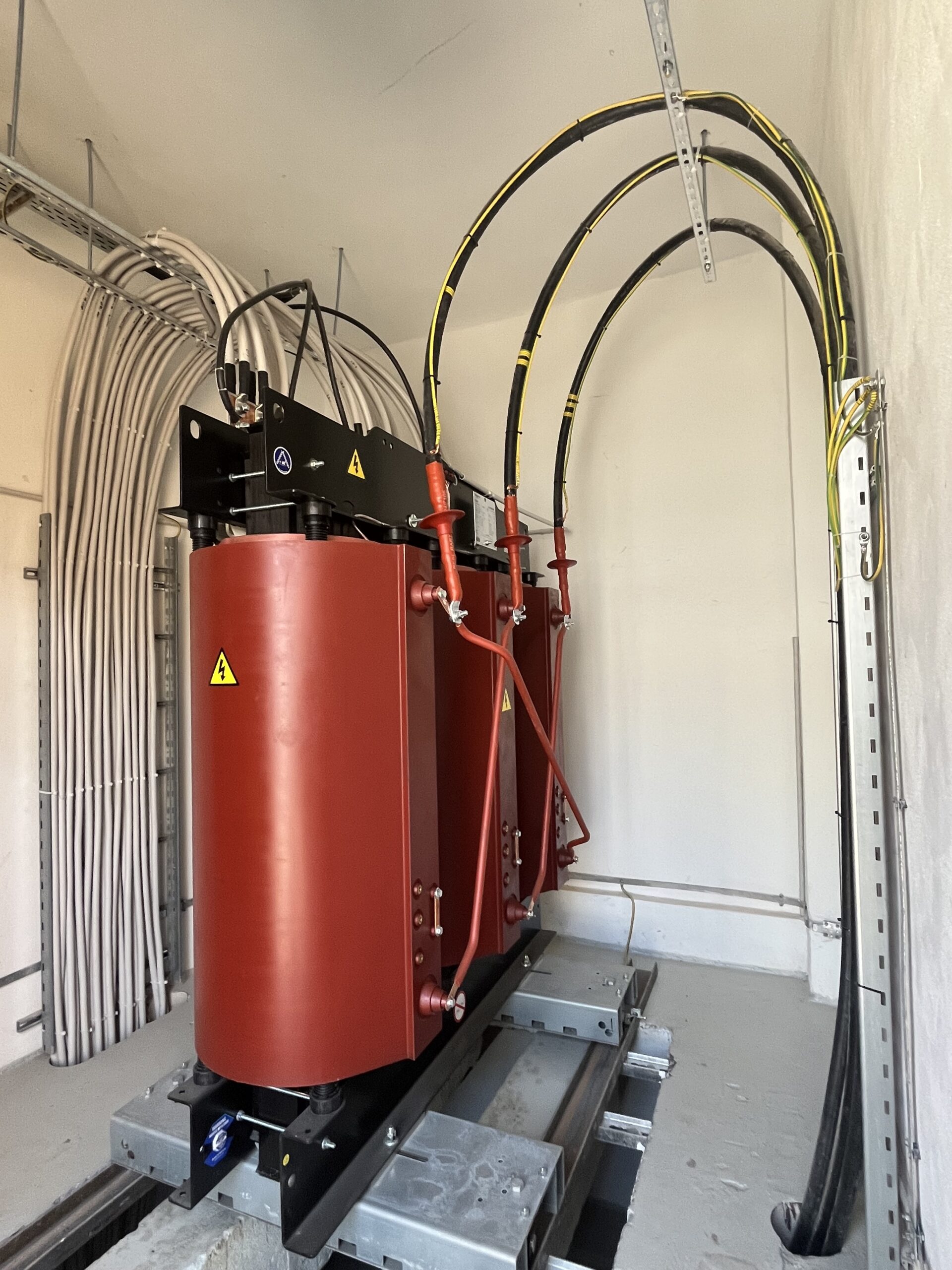

- Deux transformateurs de type sec, 10 kV/0,4 kV, 2000 kVA
- Chaque enceinte prévoit :
- Le panneau de compensation locale aux bornes du transformateur;
- Relais de protection / surveillance du transformateur;
- Le panneau pour la ventilation forcée de l’enceinte
EInstallations électrique – Basse tension:
- Système de mise à la terre
- Installation de protection contre la foudre (IPF) ;
- Mise à la terre électrique et liaison équipotentielle ;

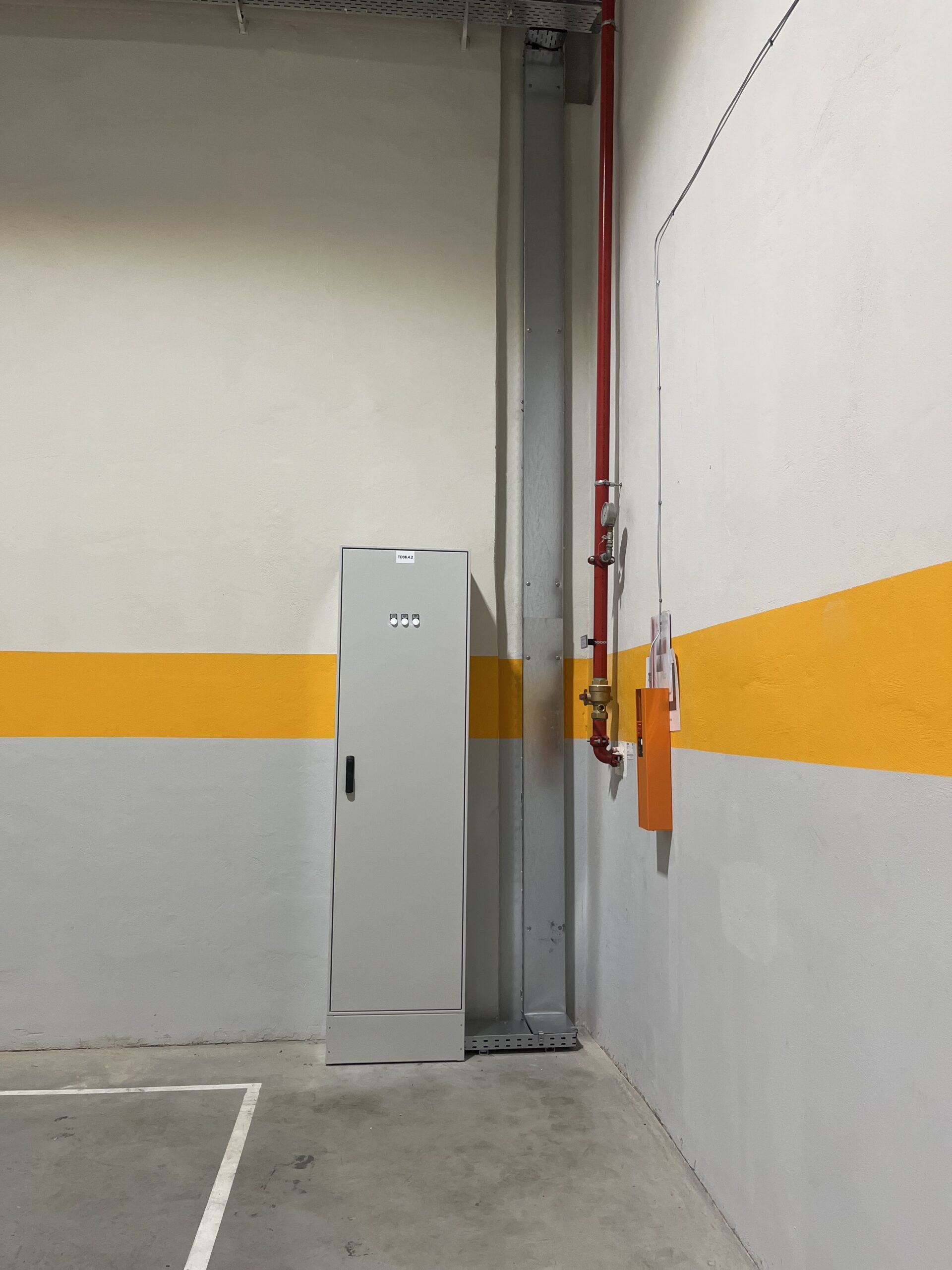

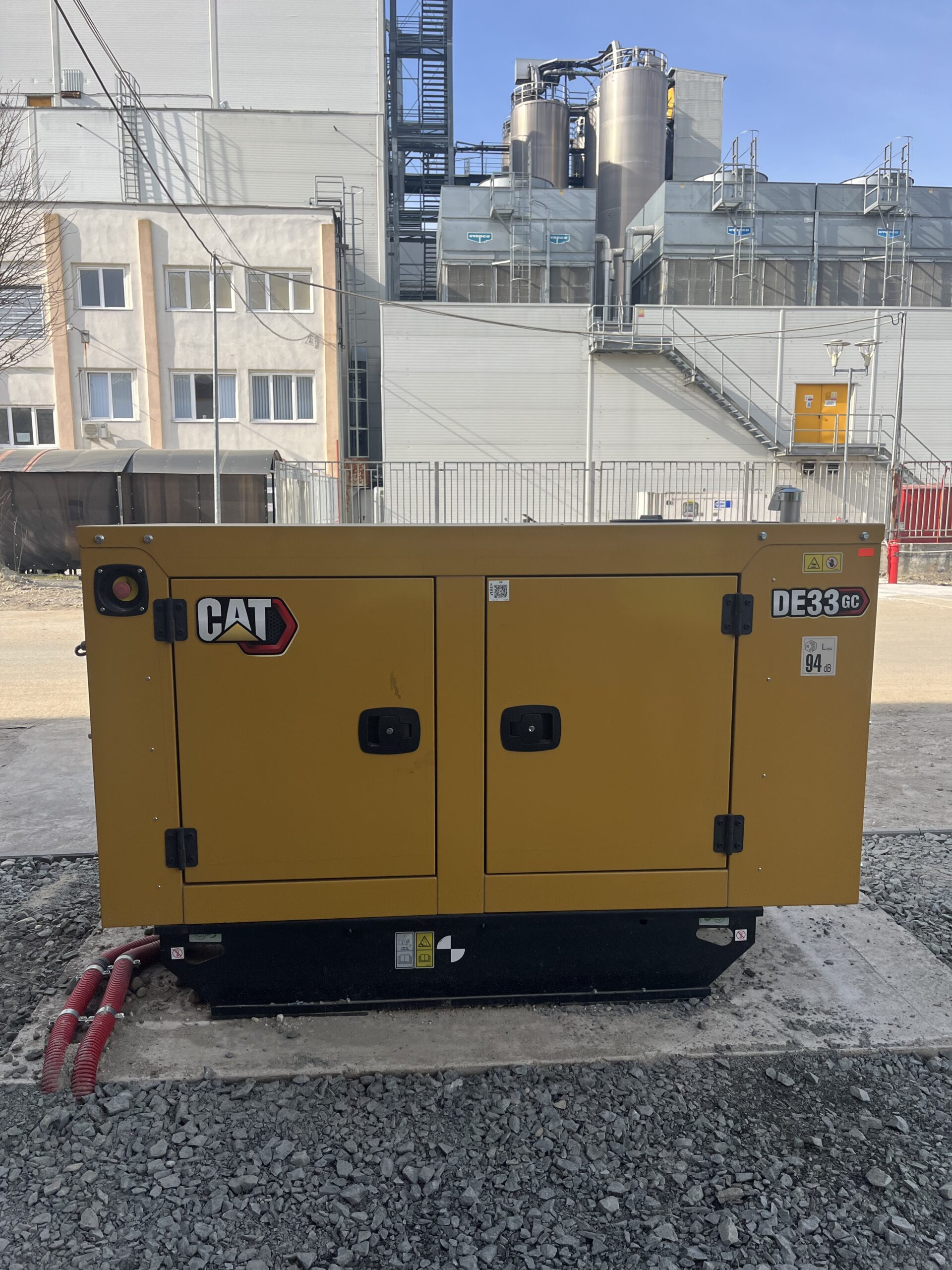

- Distribution d’électricité:
- La distribution électrique primaire est réalisée à partir d’un panneau de distribution général – LVMD 8 2x3200A (avec couplage entre eux) ;
- Une batterie de compensation automatique, 400V, 50Hz, 1000Kvar, a été fournie pour la compensation de la puissance réactive ;
- Pour la commande en courant continu des disjoncteurs, une alimentation 230Vdc est prévue (R9 : redresseur + accumulateurs) ;
- Pour la partie UPS, une alimentation électrique sans coupure a été prévue, 400V / 400V, 160kVA – U16 + accumulateurs ;
- 2 panneaux d’automatisation : 1 x BMS électrique et 1 x BMS CVC ;
- 10 panneaux d’automatisation.
- Protection contre la foudre ;

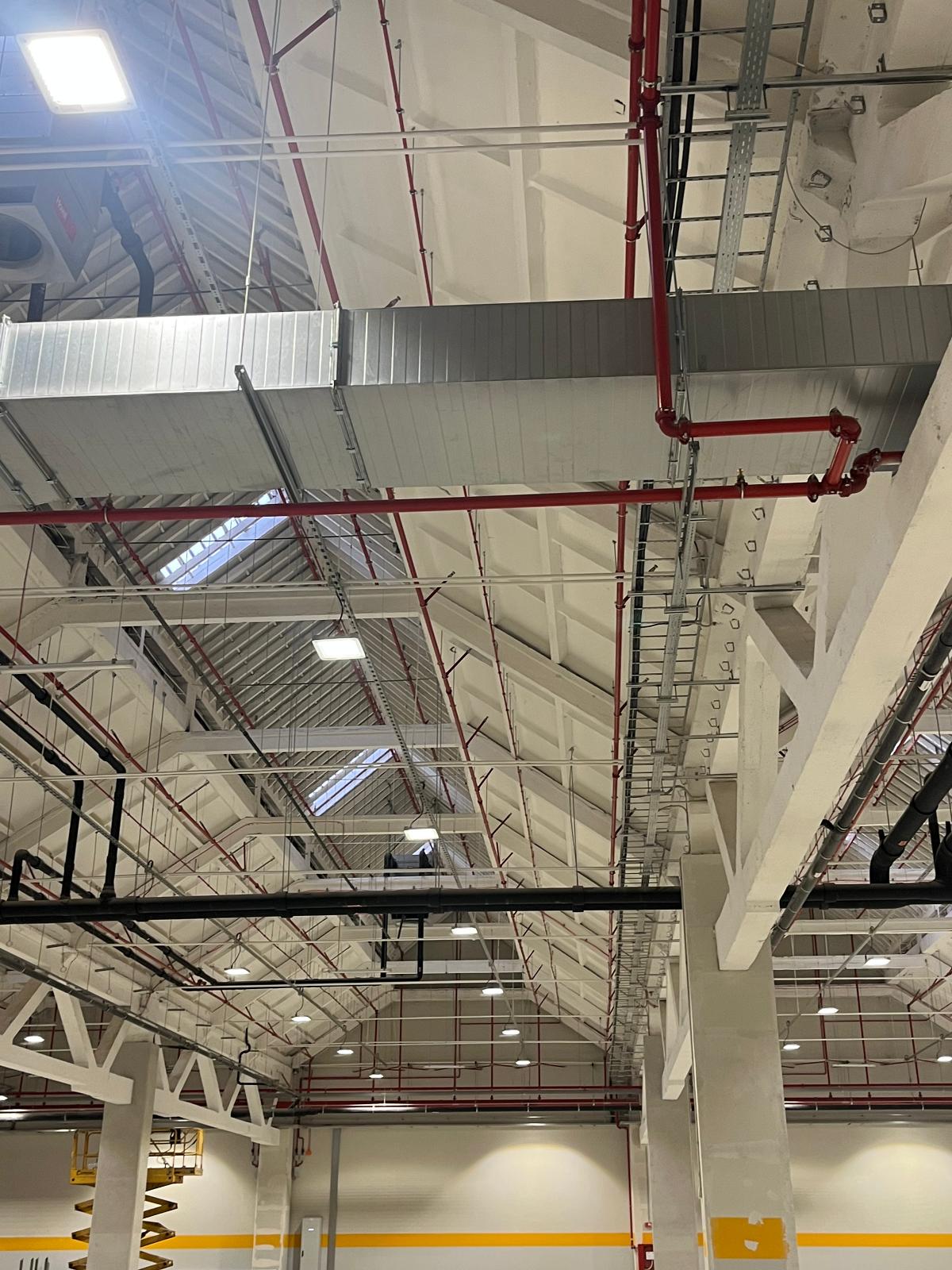

- Éclairage intérieur et extérieur ;
- Installations de prise et de force
- Panneaux pour machines
- Panneaux pour CVC
- Panneaux de services publics
- Portes sectionelles
- Coffrets de prises industrielles.
Commande d’éclairage DALI :
- Le hall:
- Commande normale de l’éclairage DALI
- Contrôle manuel de la luminosité.
- L’éclairage sera contrôlé par les zones de production et de circulation, sur une plage comprise entre 0-33 %-66 %-100 %.
