INDUSTRIE:
Logistique
POINT D’INTÉRÊT :
- Intégration de la GTB des installations électriques et CVC.
- Automatisation des unités de chauffage et de refroidissement, y compris la chaleur récupérée de la réfrigération.
- Intégration de plus de 70 compteurs d’énergie, rapports personnalisés et intégration de logiciels.
OBJECTIF:
L’objectif était d’automatiser entièrement le système, de le rendre accessible à distance afin de réduire le personnel de maintenance et de minimiser le temps d’intervention en cas de défaillance du système.
SOLUTIONS:
- PLC Siemens S7-1200 et S7-1500
- Ignition SCADA de Inductive Automation
- Protocoles de communication Modbus, BacNet, LON, MBUS et Profinet
- Capteurs S+S Regeltechnik
DURÉE DU PROJET :
6 mois
LE PROJET COMPRENAIT :
Dans ce projet, le client nous a demandé de fournir un système complexe de gestion du bâtiment (GTB) pour son centre logistique réfrigéré de 20 000 m2 en Roumanie.
Le projet comprenait :
- Conception de l’architecture du système et du schéma fonctionnel basé sur les exigences initiales du client.
- Réalisation de panneaux de distribution et d’installations électriques.
- Développement de logiciels pour PLC (Siemens S7 avec TIA Portal) et système SCADA (Ignition, Inductive Automation).
- Contrôles des E/S et mise en service du système.
- Transfert de données vers un serveur à distance en Allemagne pour la plateforme de surveillance de l’énergie.
Les principaux composants intégrés dans la GTB ont été les suivants :
- 7 panneaux d’automatisation pour le système de GTB avec Siemens PLC S7-1200 et S7-1500
- Intégration du système d’éclairage DALI avec Philips Dynalite
- Panneaux de distribution d’énergie avec surveillance à distance et alarmes de défaillance numériques récupérées dans le système de gestion des bâtiments (GTB)

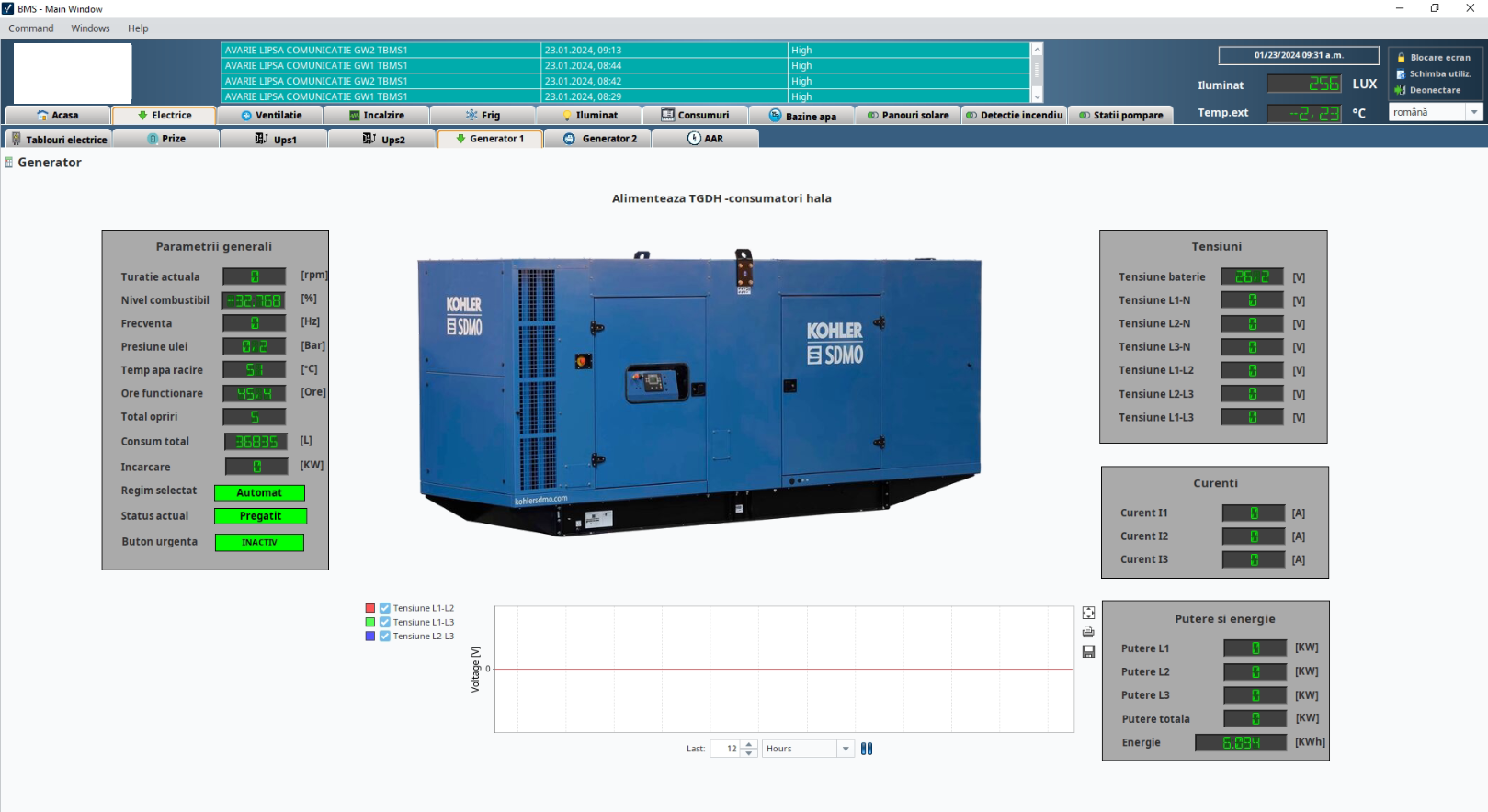

- 4 unités d’alimentation sans coupure (UPS), 2 générateurs de secours et un système d’éclairage d’urgence

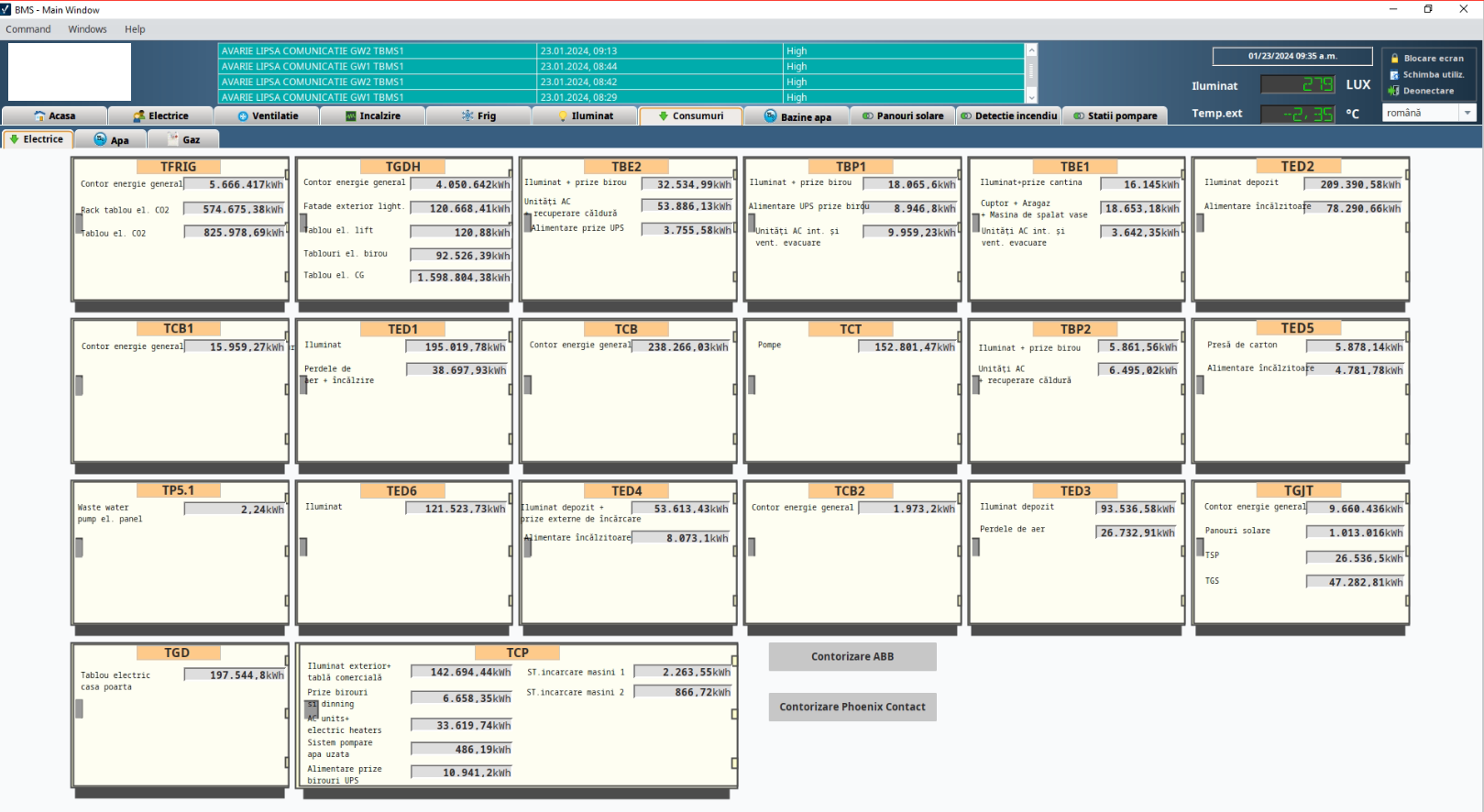

- 50 compteurs d’électricité, 14 compteurs d’eau, 1 compteur principal de gaz et plusieurs calorimètres

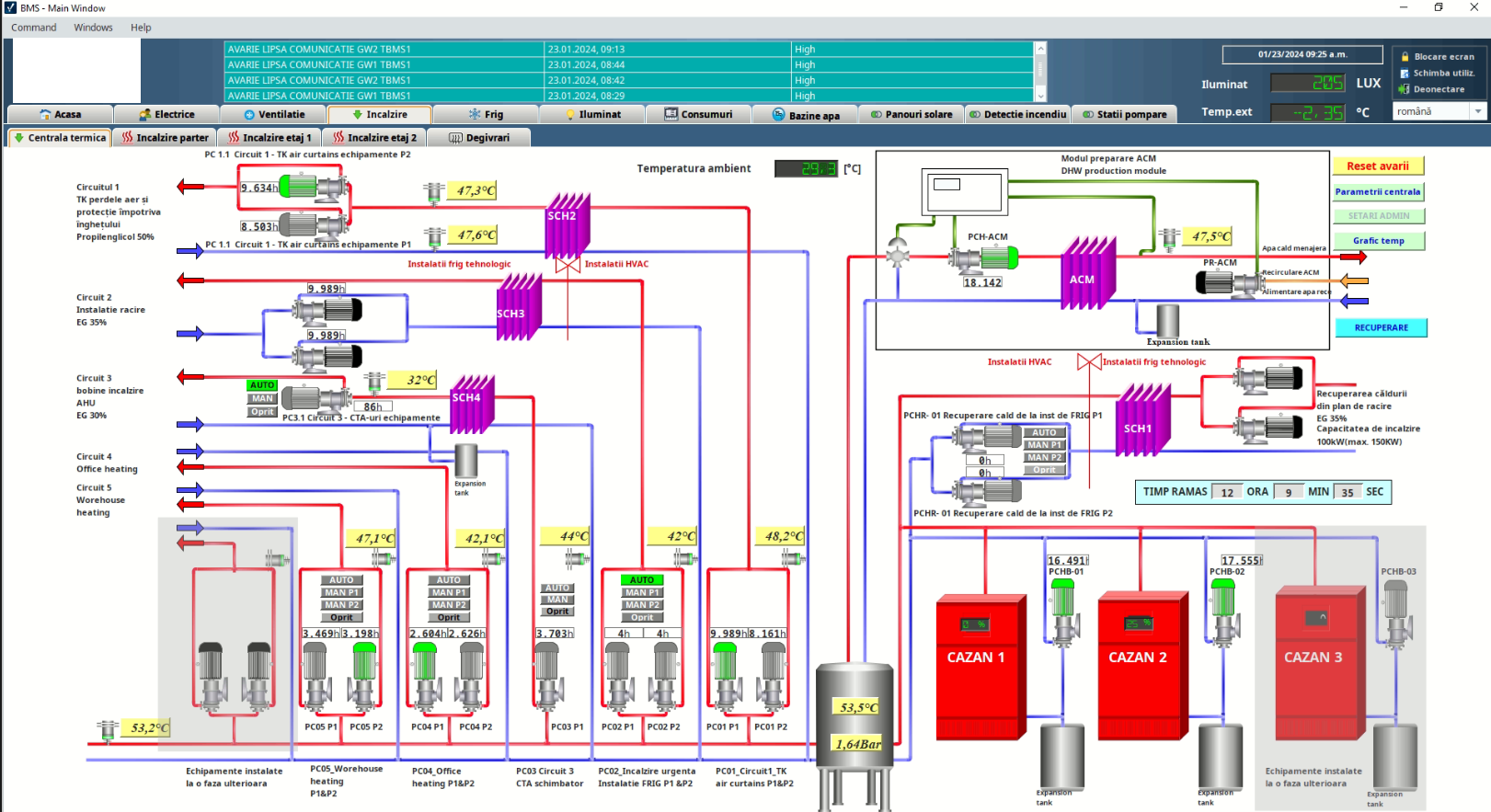

- Automatisation des installations de chauffage urbain et récupération de chaleur entre les systèmes de réfrigération et de chauffage

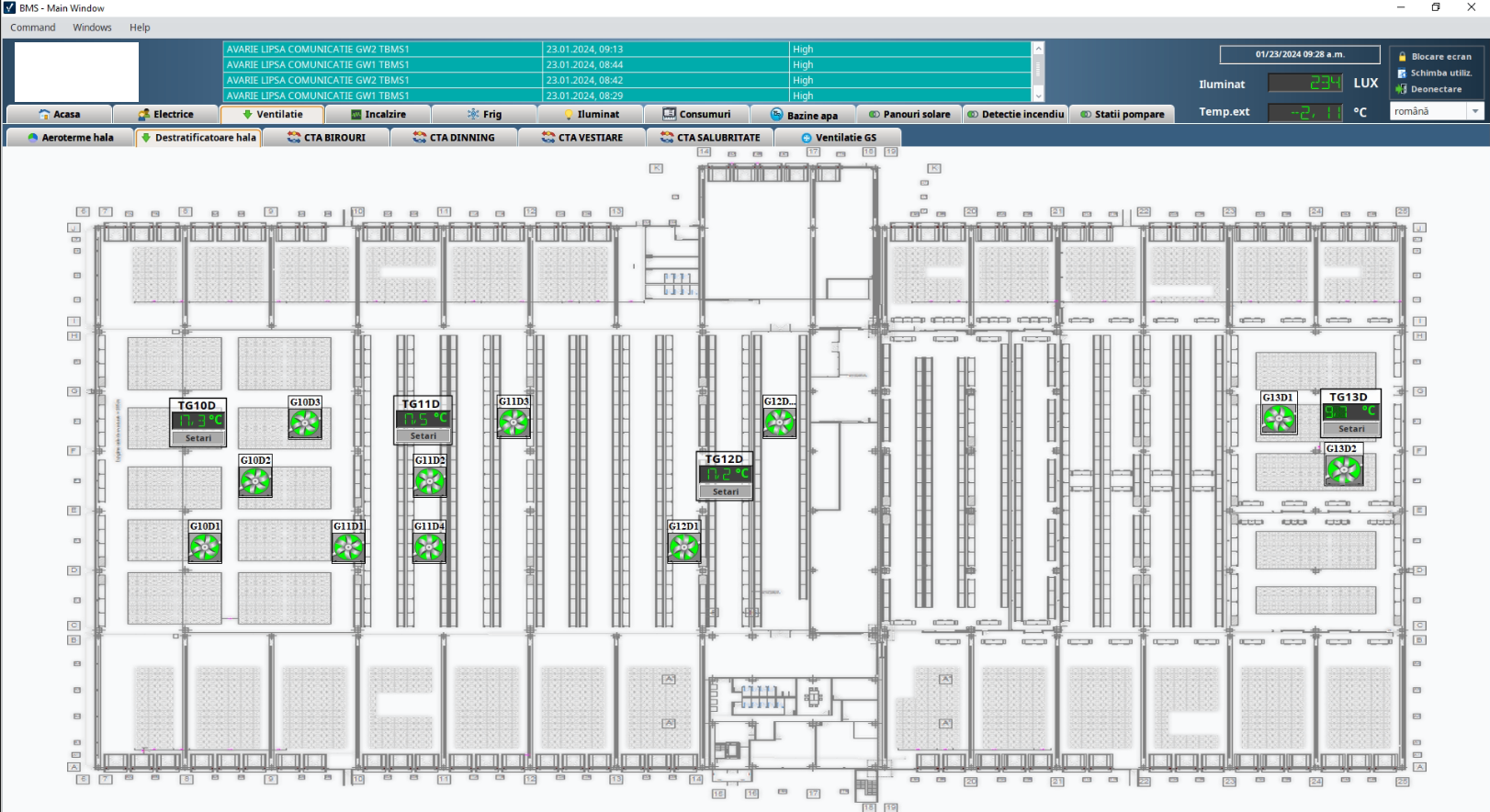

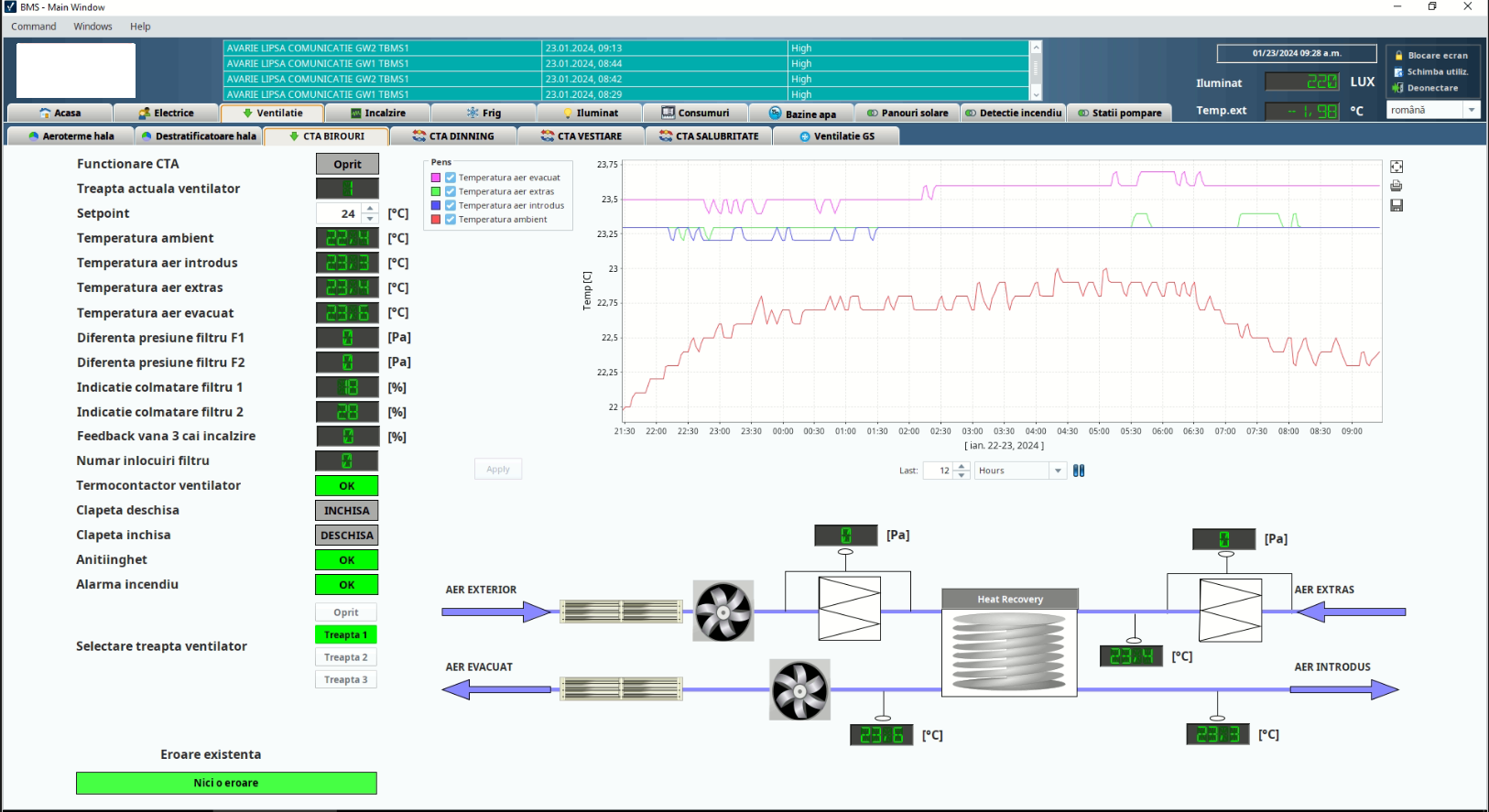

- Automatisation d’un système de ventilation complet, comprenant 28 réchauffeurs d’air, 2 CTA et un système VRV
- Contrôle de la température ambiante dans les bureaux, y compris la surveillance de la température, la qualité de l’air et le chauffage par le sol

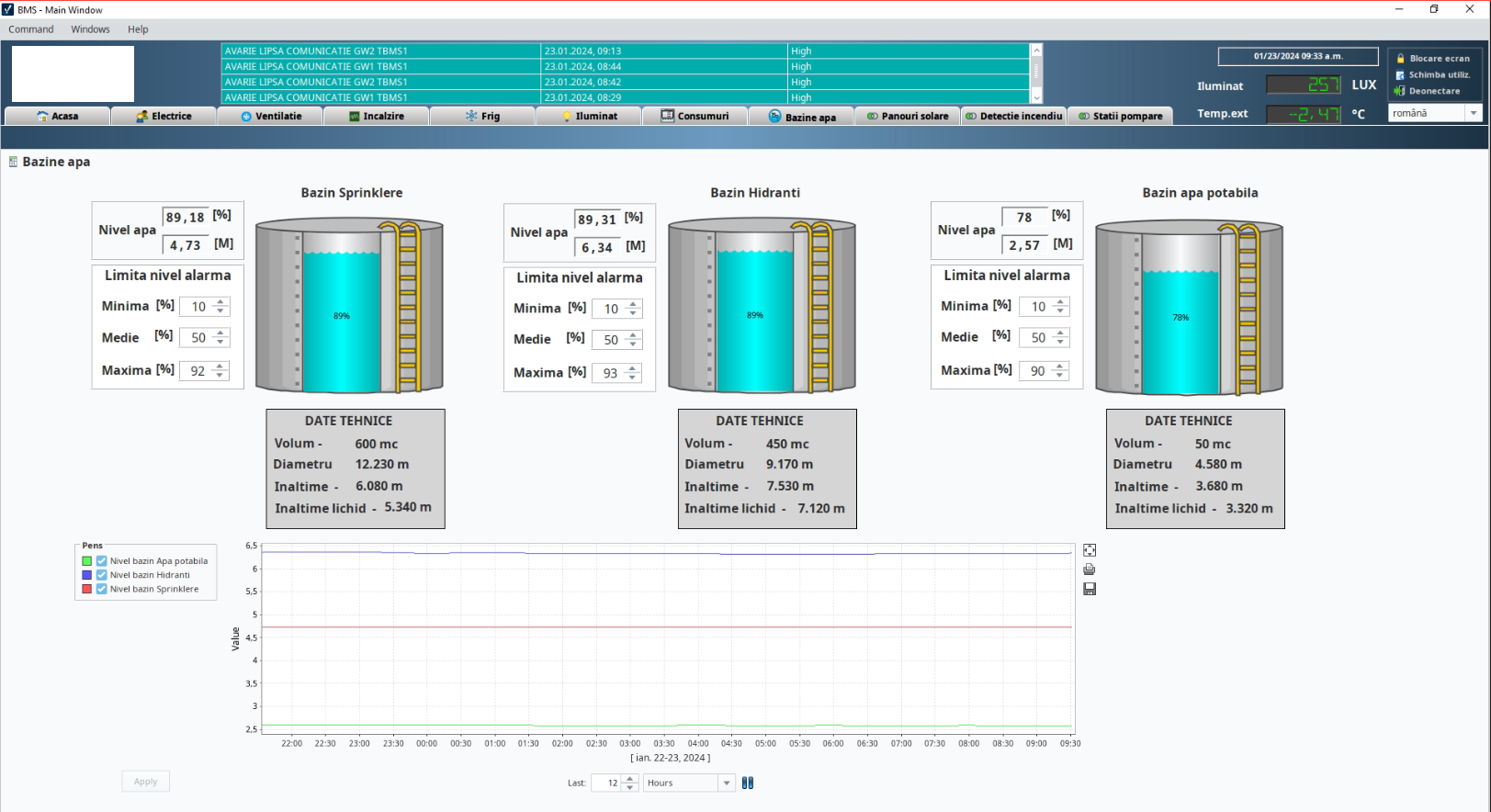

- Système d’extinction d’incendie et bassin de collecte des eaux pluviales (alarmes, niveaux d’eau, état des vannes et des pompes, etc.)
- Alarmes du système de réfrigération avec notifications textes (SMS) en cas de défaillance du système
- Rapports sur la consommation d’énergie au format PDF et CSV
- Communication avec le logiciel de surveillance de l’énergie

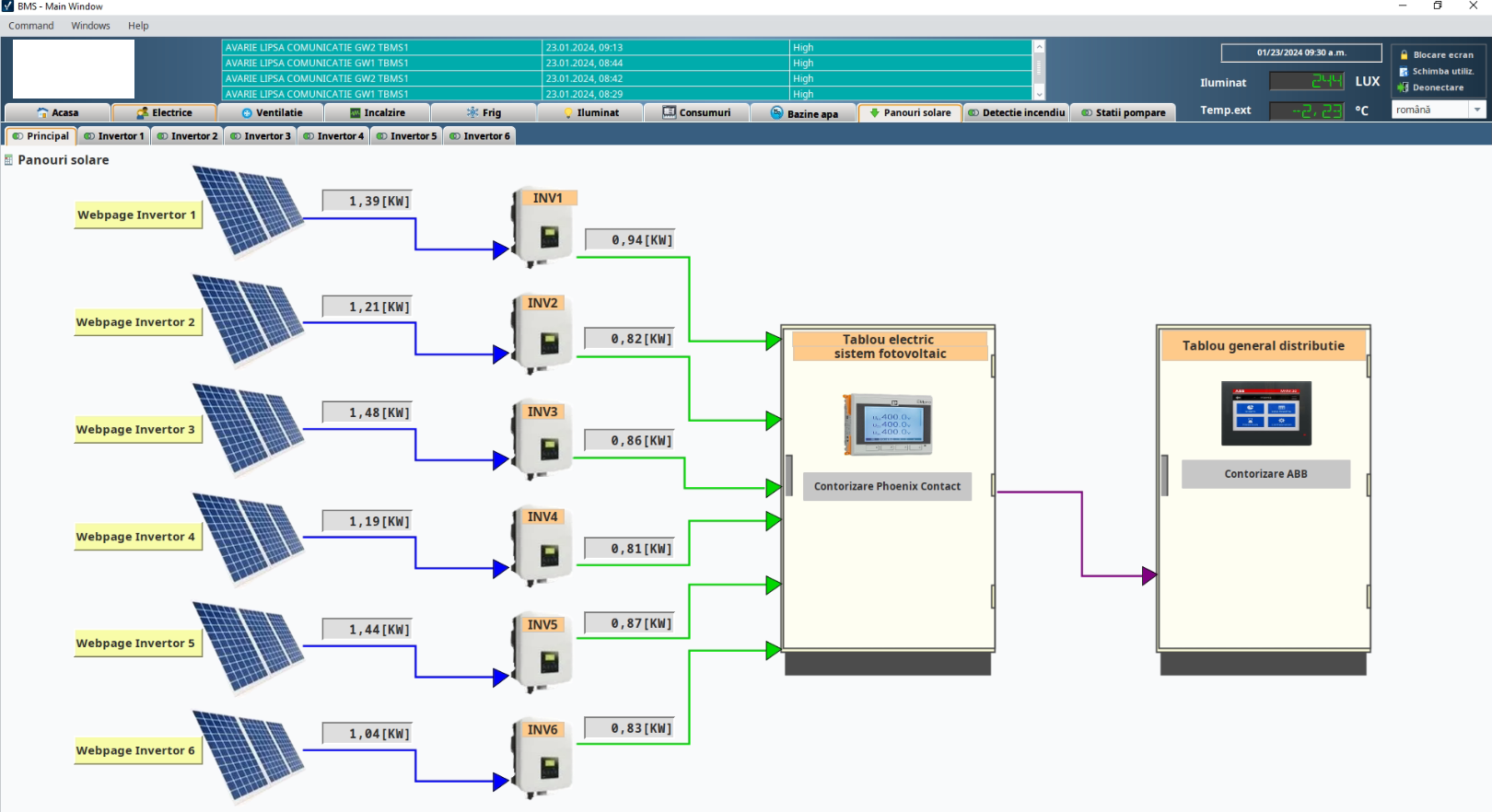

- Intégration de systèmes photovoltaïques (produit par ABB)
