INDUSTRIE:
Traitement de l’air
FOCUS:
Le principal défi consistait à intégrer un nouveau système de traitement de l’air et de réduction des odeurs à l’automatisation existante des 6 lignes d’extrusion, en assurant une communication et un contrôle sans faille.
OBJECTIF:
Notre objectif était de fournir un système électrique et automatisé complètement fonctionnel et intégré qui améliorerait la qualité de l’air et réduirait les odeurs, améliorant ainsi l’environnement de travail et garantissant la conformité avec les réglementations environnementales.
SOLUTIONS:
- Siemens (PLC S7 1515-2 PN, variateurs de fréquence G120C)
- Schneider (dispositifs de protection)
- Phoenix Contact (interrupteurs, sources d’alimentation)
- TP1900 Comfort HMI
DURÉE DU PROJET :
5 mois
LE PROJET COMPRENAIT :

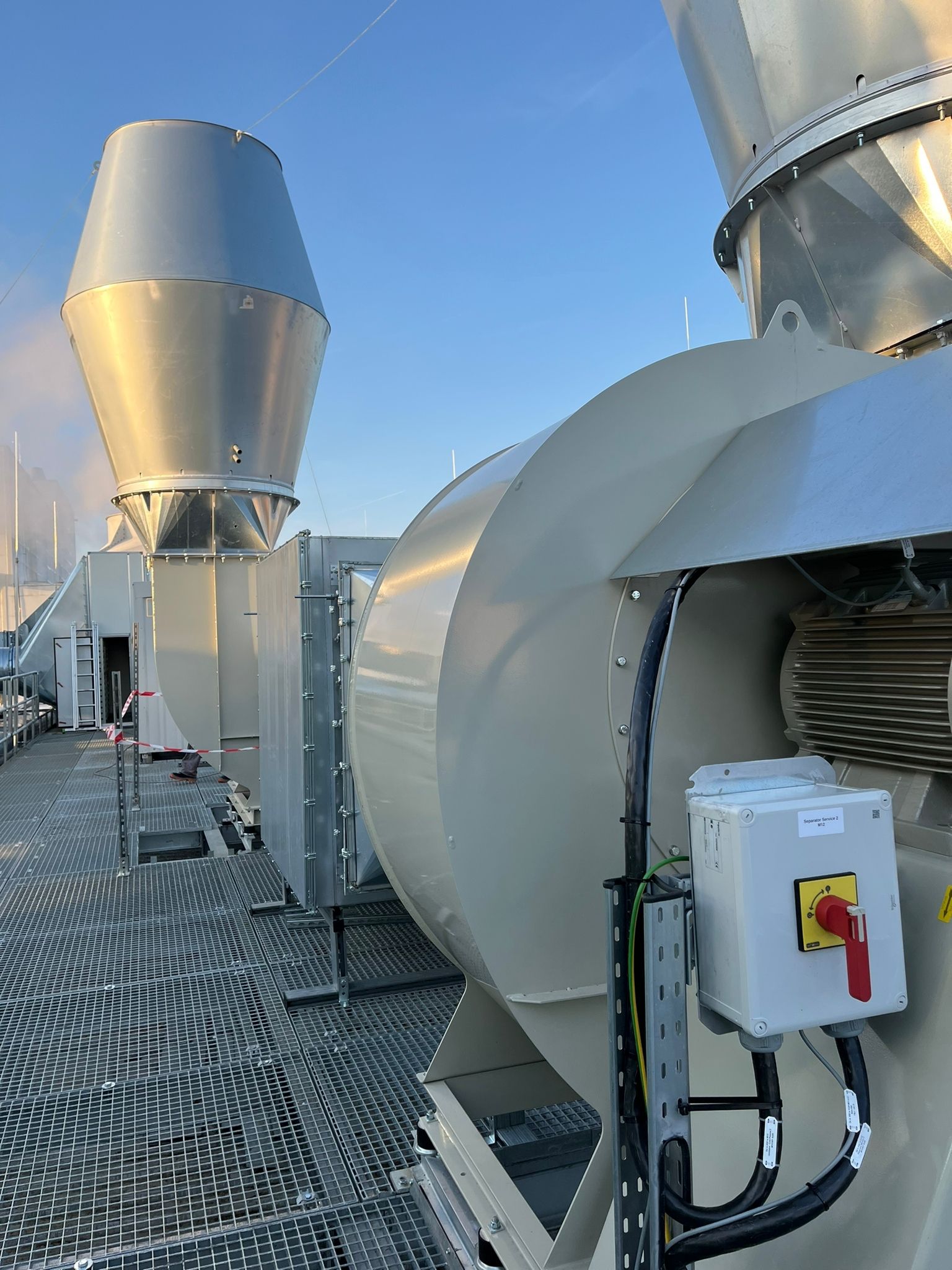

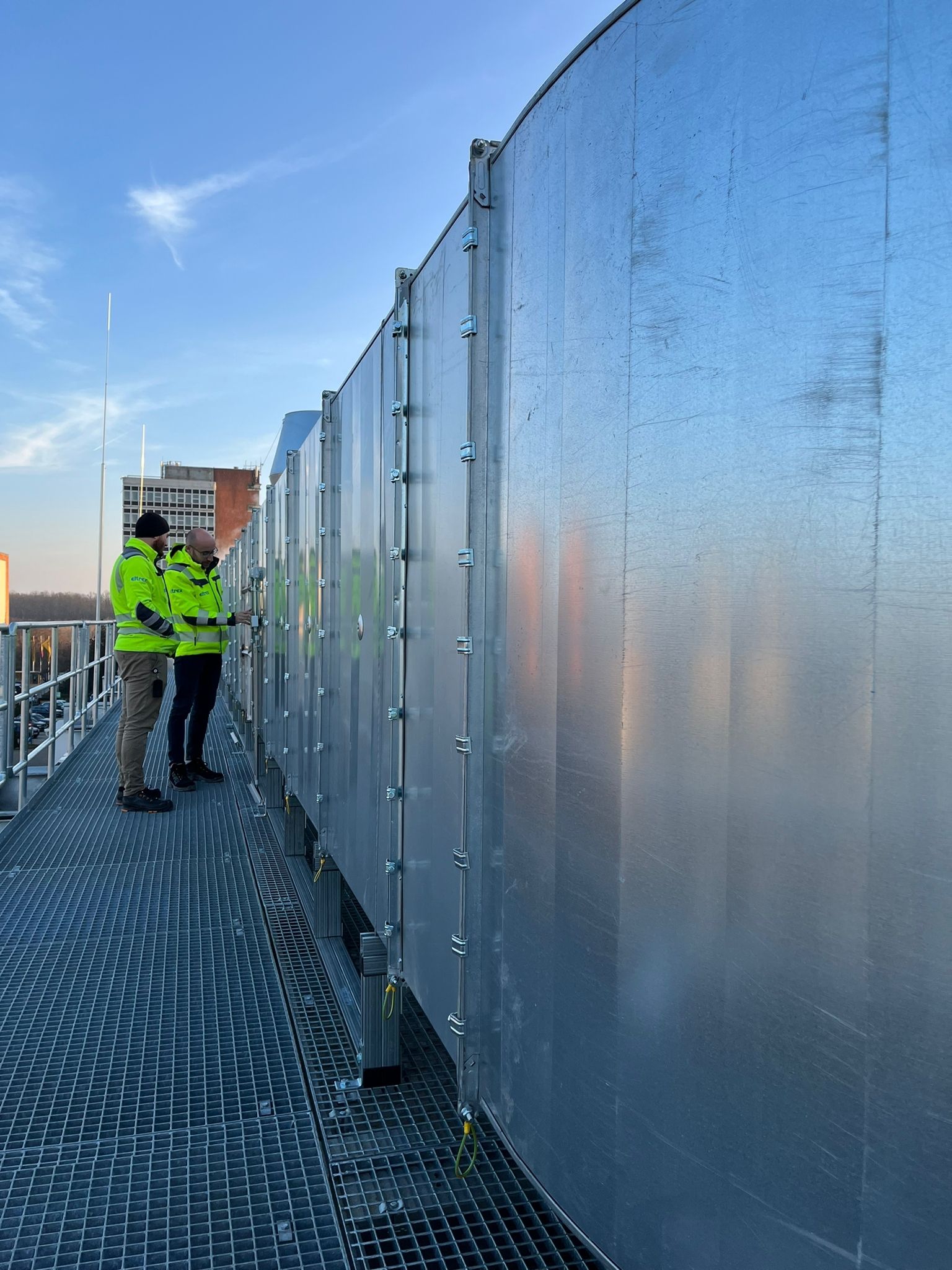

Eltrex a conçu et construit l’ensemble du système électrique et d’automatisation d’une nouvelle installation de traitement de l’air et de réduction des odeurs pour une usine de pneus. Le champ d’application comprenait :
Conception électrique :

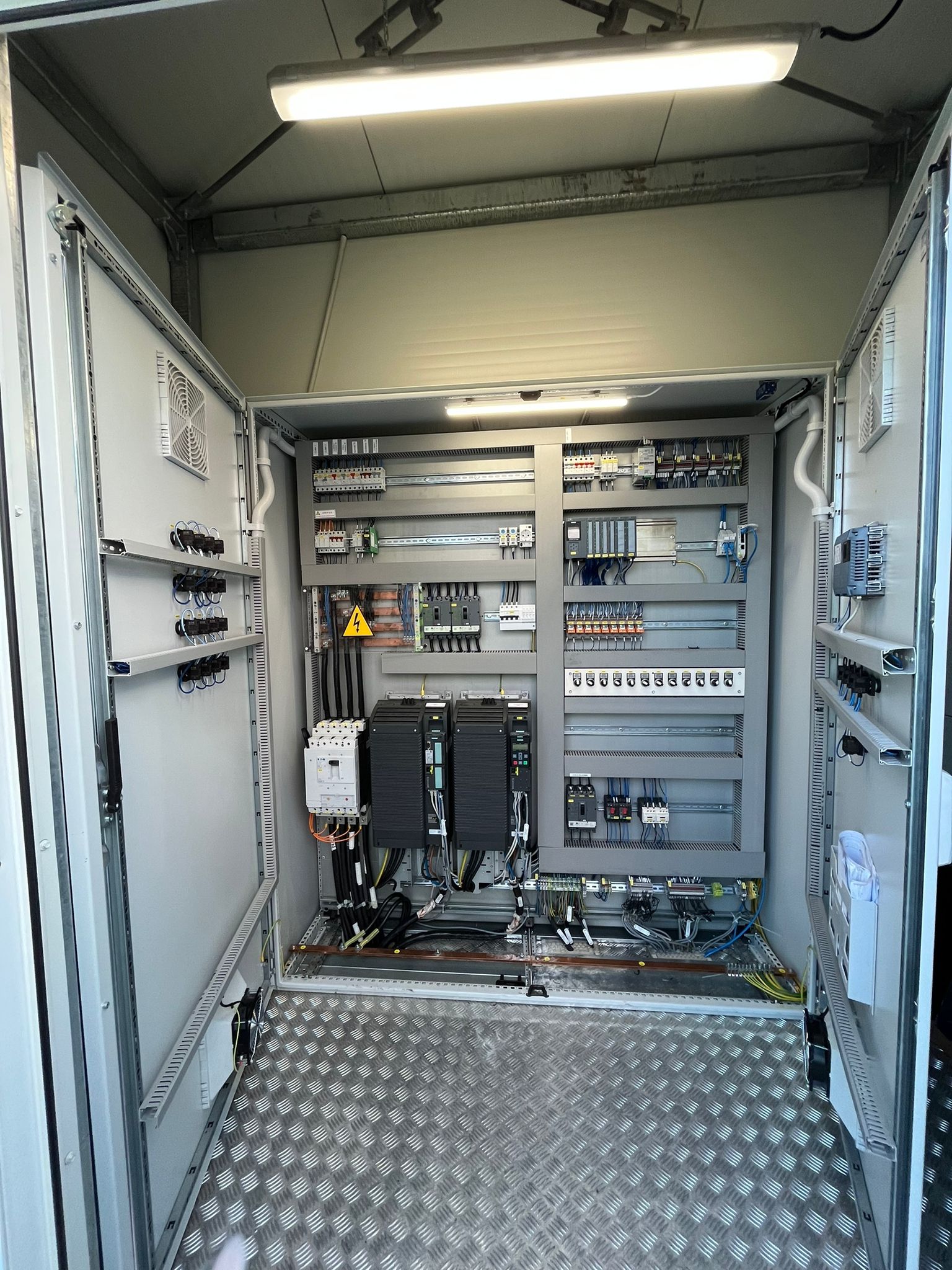

Panneau électrique MCC :
- Utilisation du PLC S7 1515-2 PN
- Intégration du HMI TP1900 Comfort

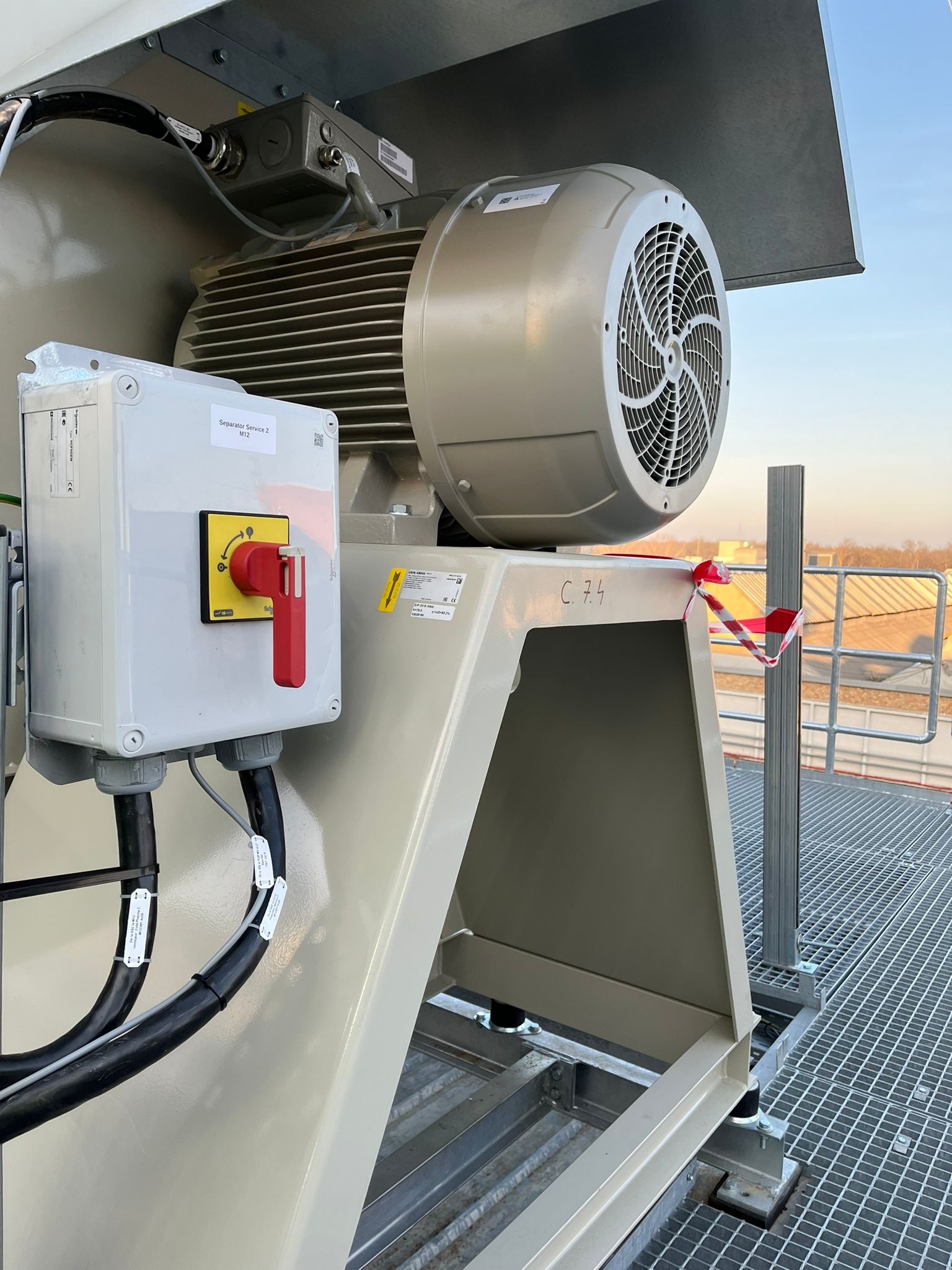

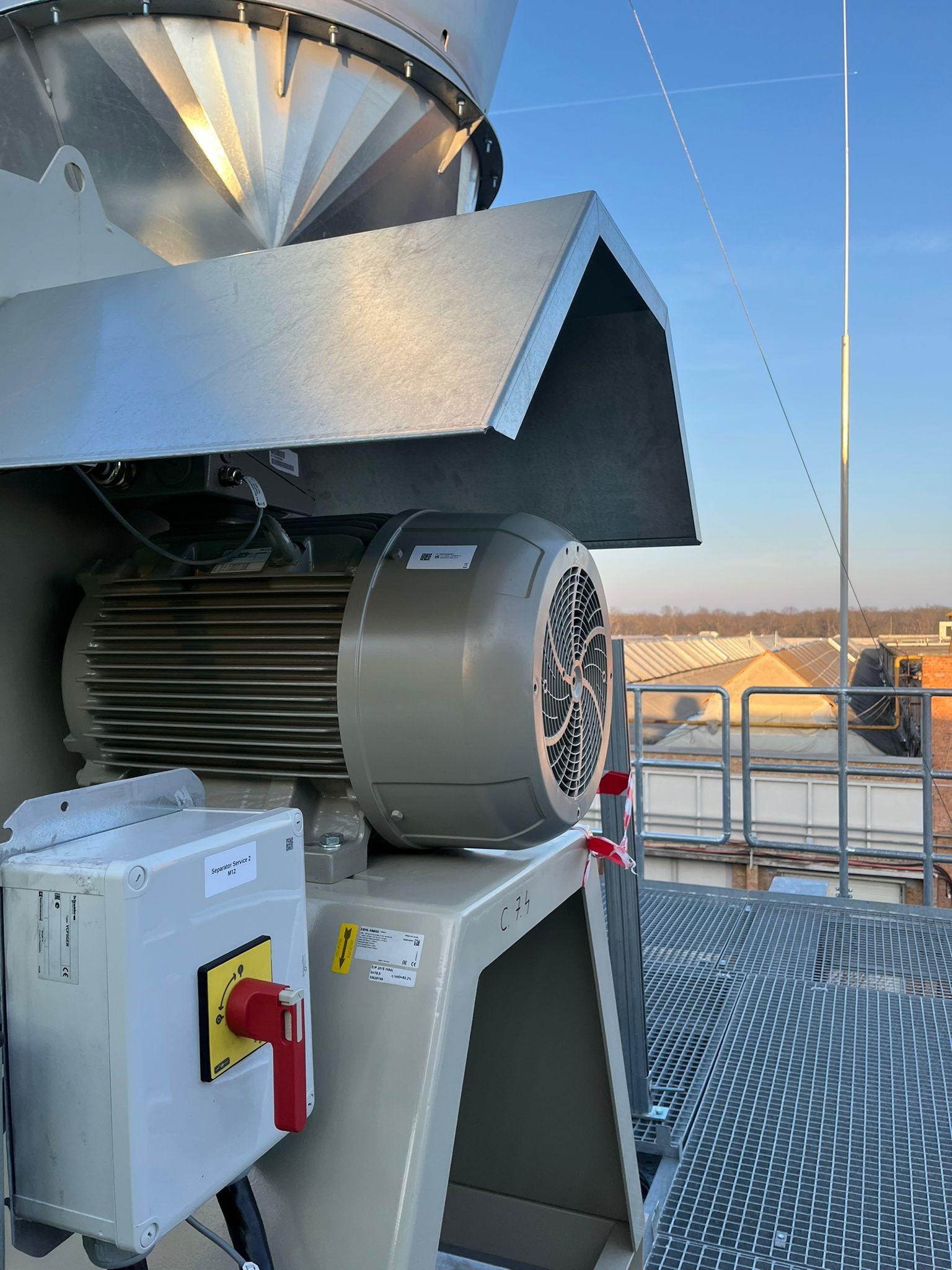

- Utilisation des variateurs de fréquence Siemens G120C
- Incorporation de dispositifs de protection Schneider
- Inclusion des interrupteurs et des sources d’alimentation Phoenix Contact
Schéma de principe : élaboration d’un schéma de principe complet de l’ensemble du système d’automatisation.
Détails de l’installation : détails de l’installation électrique, y compris l’acheminement des câbles et des fibres optiques.
Automatisation :
- Développement de logiciels PLC
- Configuration et mise en service des variateurs de fréquence
- Développement de logiciels HMI

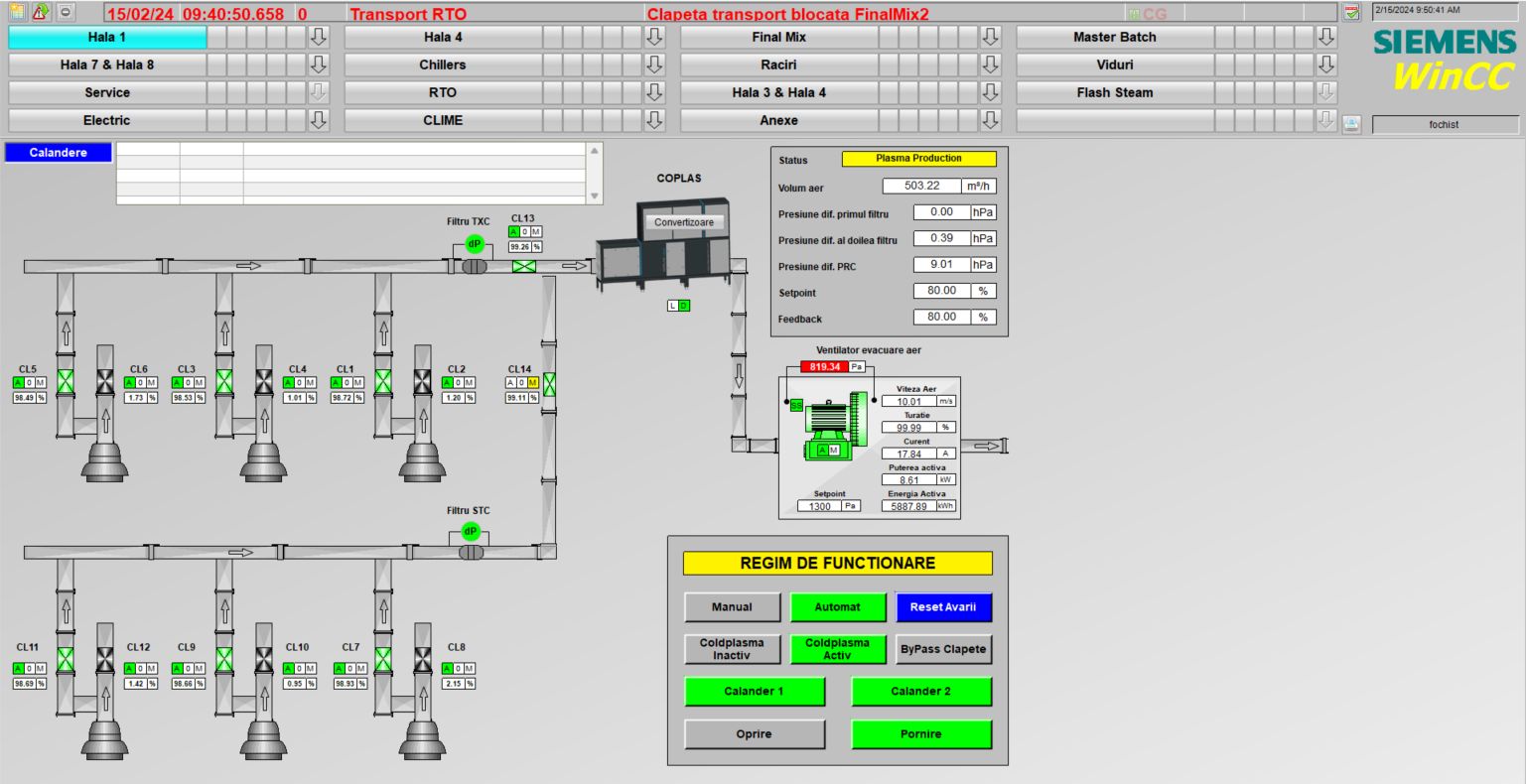

- Développement et intégration du logiciel WinCC SCADA
- Interfaçage du système avec l’automatisation locale des 6 lignes d’extrusion via des E/S numériques et Profinet.
