INDUSTRIE:
Industrie chimique
FOCUS:
Les principaux défis rencontrés ont été le passage de processus manuels à des processus automatisés, la garantie d’un contrôle précis de la température et l’intégration des nouveaux systèmes dans les plateformes SCADA existantes.
OBJECTIF:
L’objectif était d’automatiser entièrement les processus de synthèse dans le réacteur afin d’améliorer l’efficacité, la sécurité et la cohérence des produits, dans le but de produire des résines alkydes et polyesters saturés de haute qualité.
SOLUTIONS:
- PLC Siemens ET200SP
- Intégration Ignition SCADA
- Transducteurs intrinsèques Phoenix Contact MACX MCR-EX-xx
- Servomoteurs électromécaniques AUMA
- Vannes électropneumatiques SPIRAX SARCO
DURÉE DU PROJET :
4 mois
LE PROJET COMPRENAIT :
Le projet comprenait l’automatisation d’un réacteur chimique existant d’un volume total de 10 m3.
Ce réacteur permet de produire deux types de résine :
- Résines alkydes
- Résines polyester saturées
Principaux processus automatisés :
- Contrôle de la température
- Contrôle du mélange et de l’incorporation
- Contrôle de la matière première
- Condensation et déshydratation
- Contrôle de la pression
- Surveillance et enregistrement des données
- Sécurité
- Refroidissement et déchargement
L’objectif d’Eltrex :
- Construction d’une structure métallique pour permettre le fonctionnement du système automatique
- Equipement du réacteur avec des vannes électropneumatiques pour le contrôle de la température
- Installation de capteurs pour la surveillance des paramètres et des boucles de sécurité

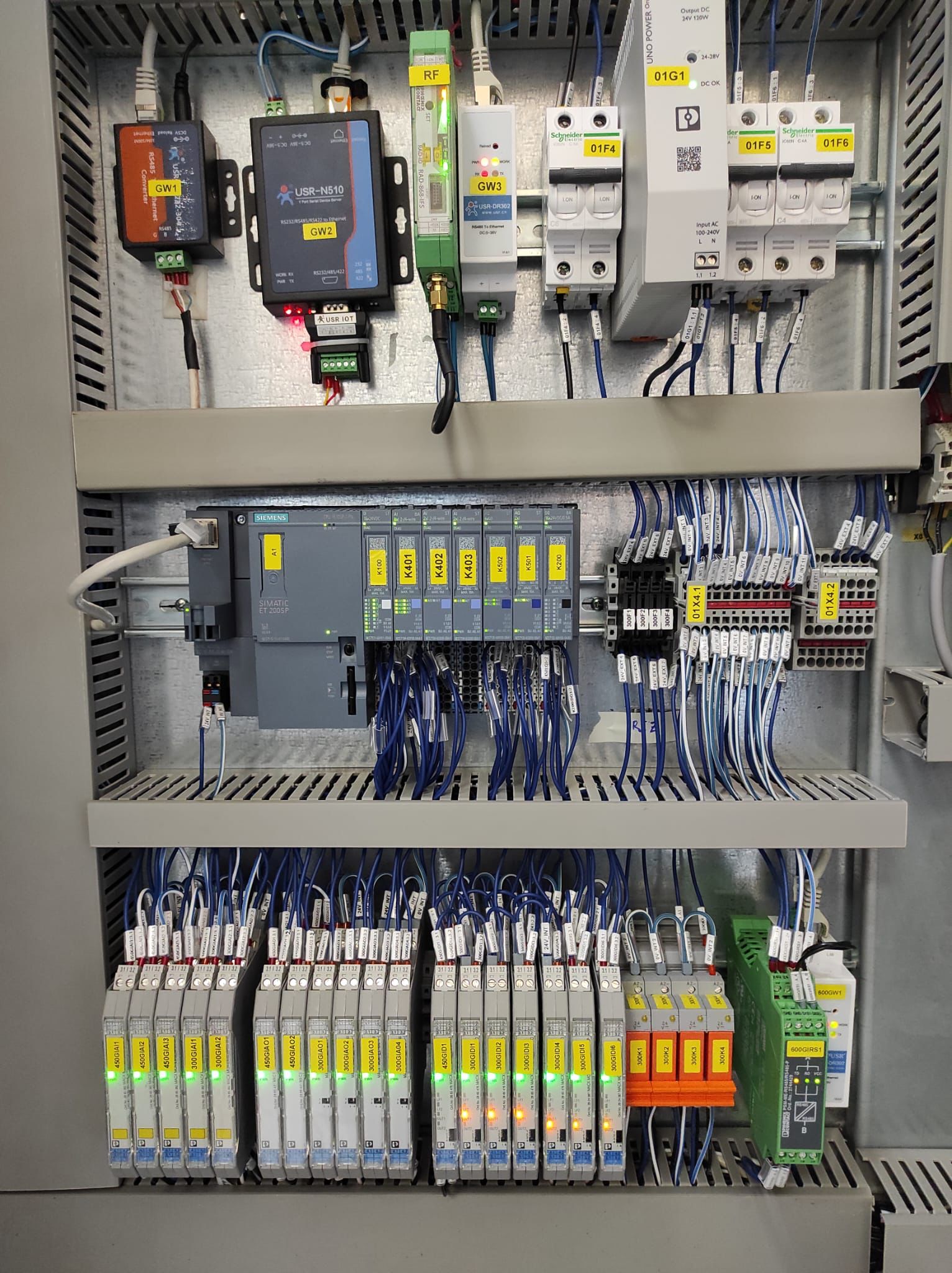

- Construction du panneau de commande de l’automatisation à l’aide de composants Siemens

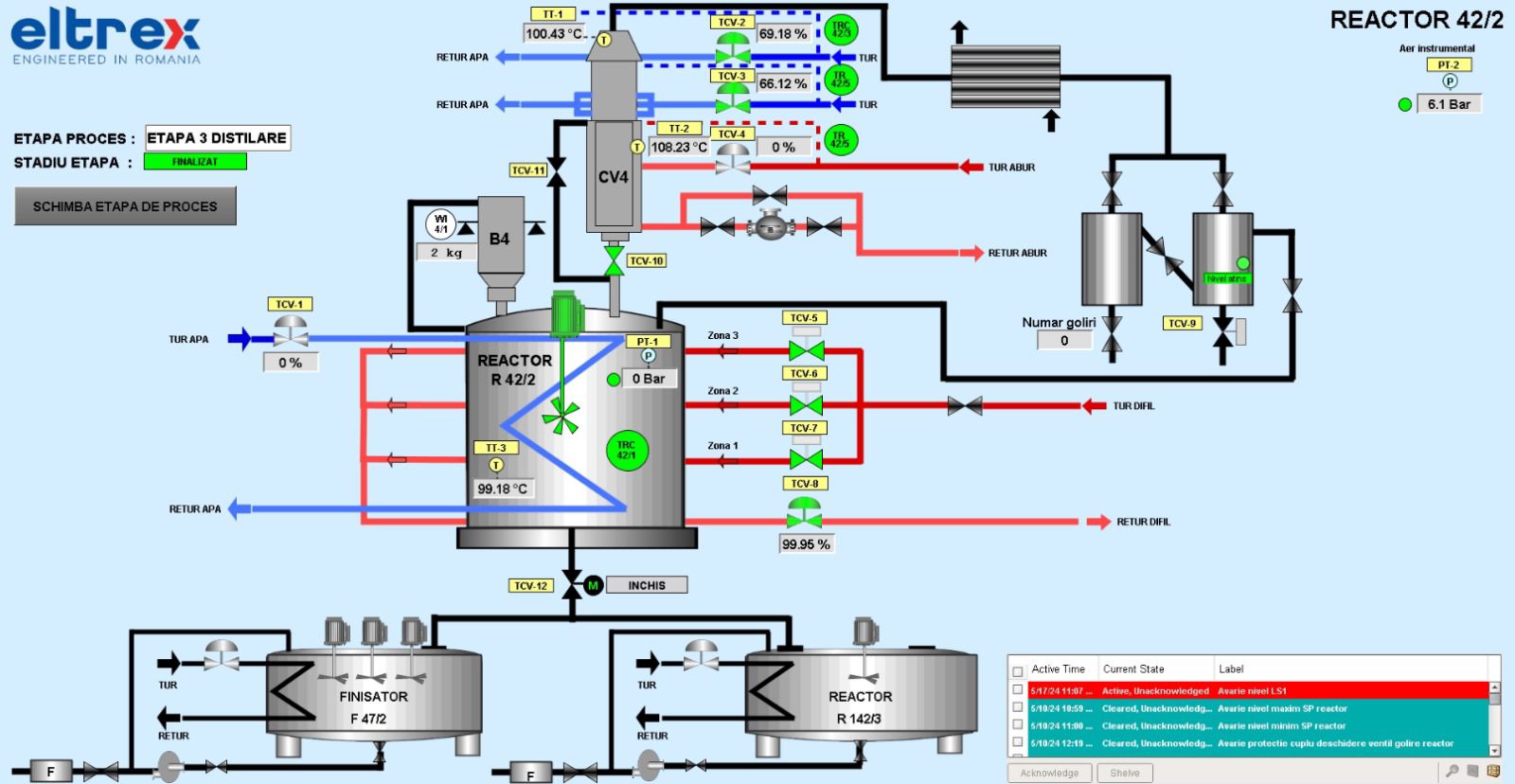

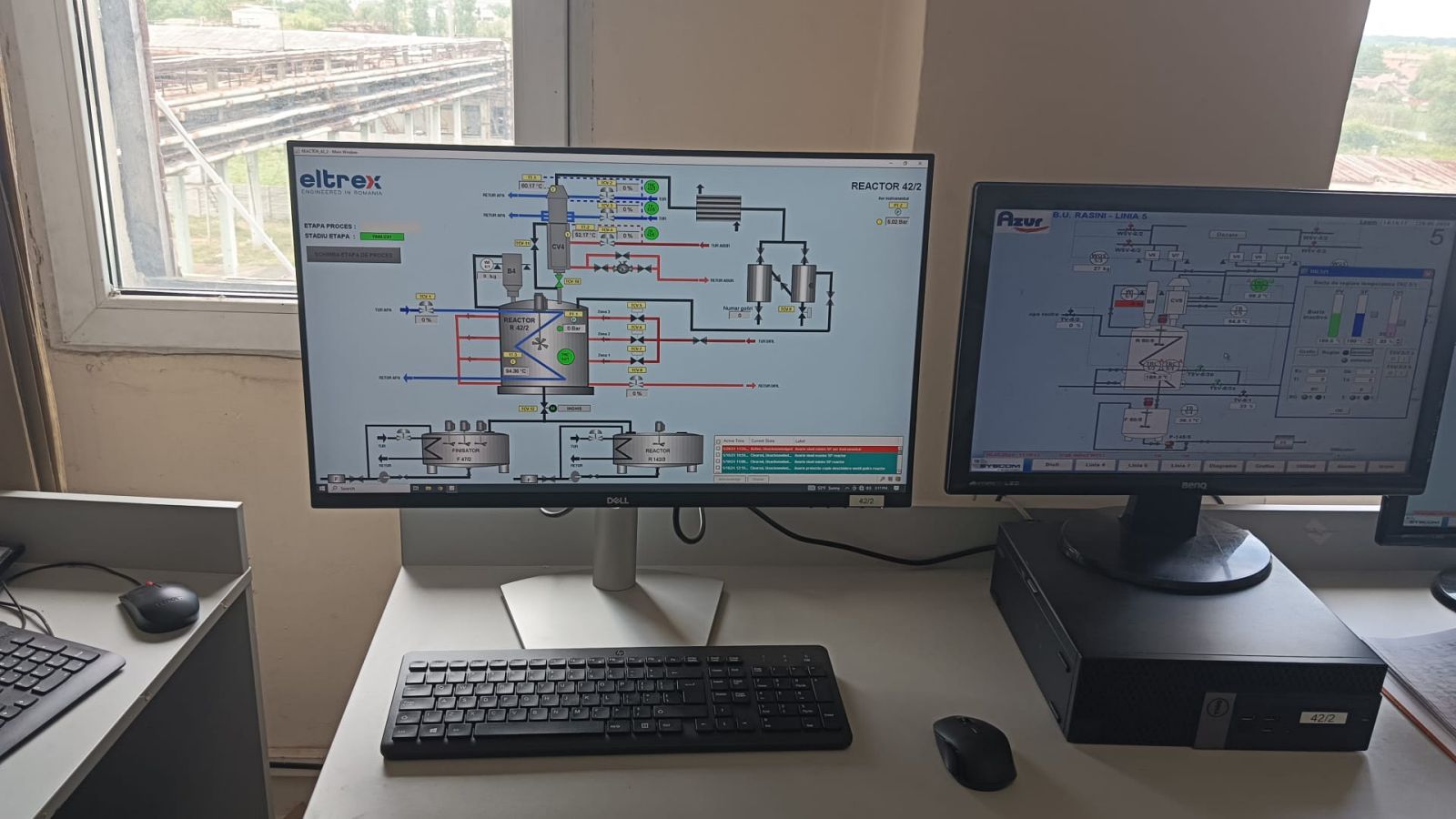

- Développement d’un logiciel d’automatisation dans le portail TIA et affichage des informations sur la plateforme SCADA existante (Ignition SCADA)
